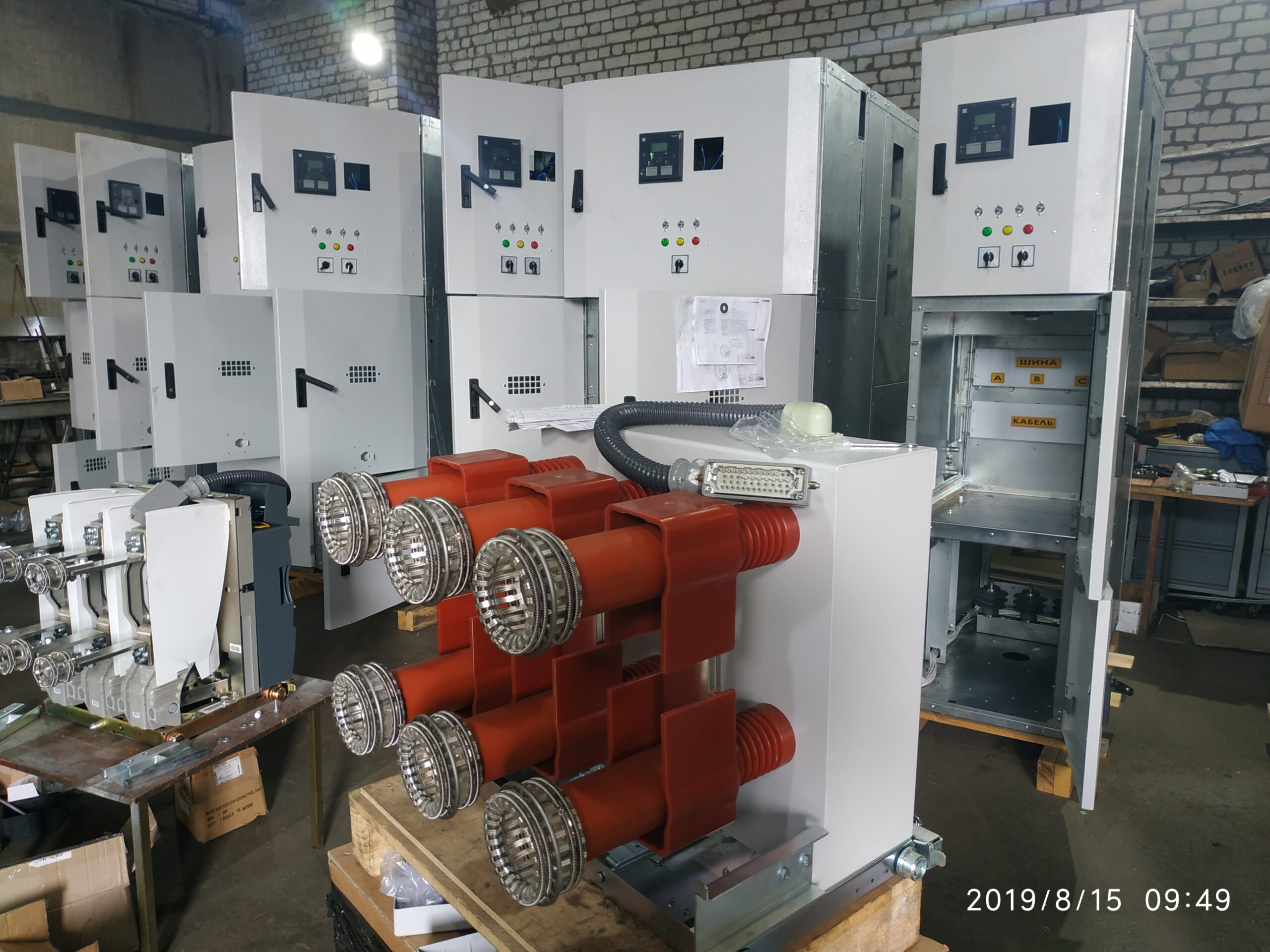

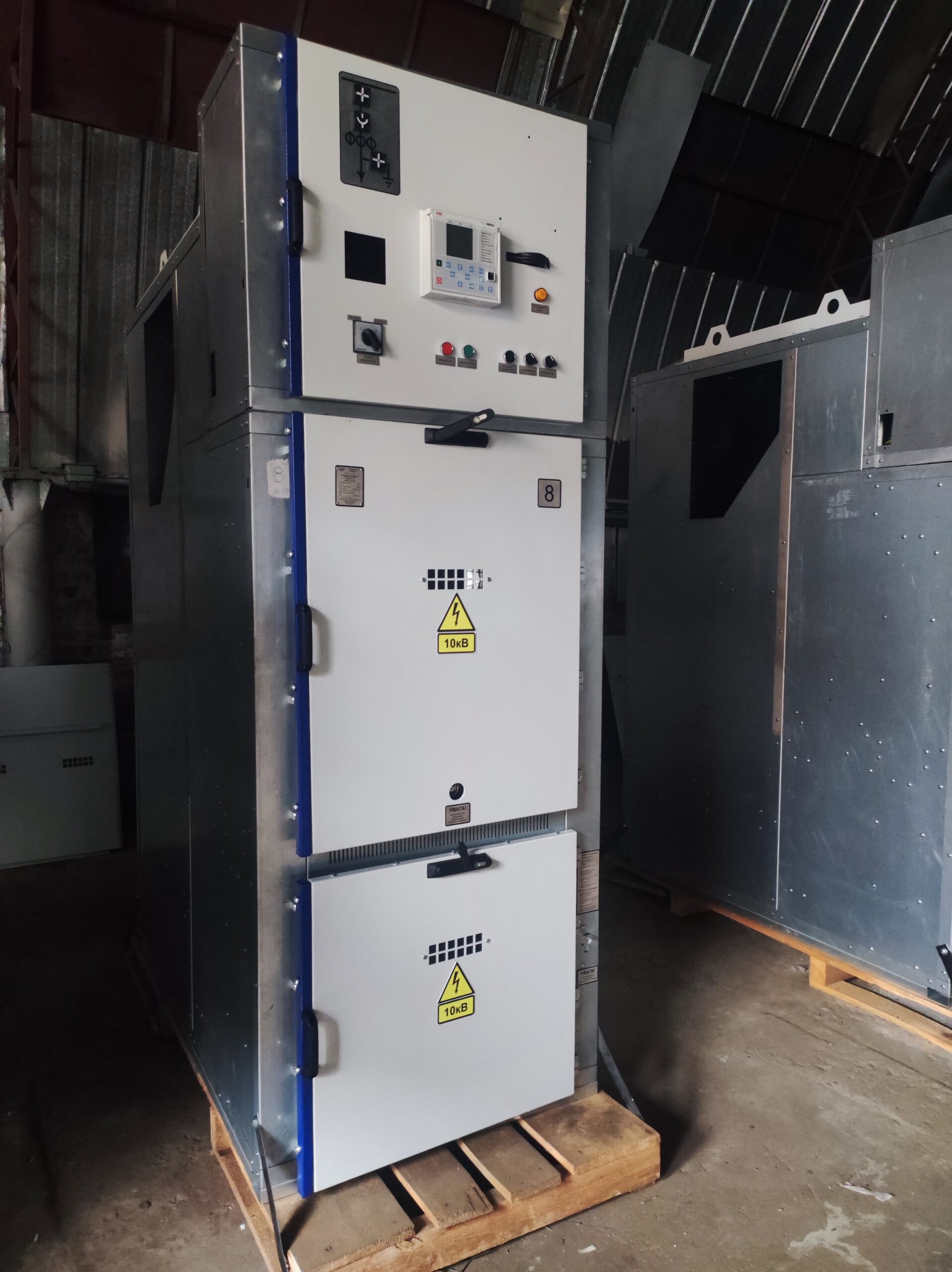

Комплектні розподільчі пристрої 10 кВ серії S-AIR-12

Комплектні розподільчі пристрої (КРП) лінійки продуктів S-Air відносяться до комплектних розподільчих пристроїв з комбінованою ізоляцією на напругу до 40,5 кВ. КРП серії S-Air-12 виробляється у виконанні загальнопромислового застосування для використання в розподільних пристроях (РП) власних потреб електричних станцій, на електричних підстанціях (ТП), в електроустановках промислових підприємств. Комірки серії S-Air-12 забезпечують високу безпеку відповідно до вимог IEC 62271-200, ANSI C37.20 і ГОСТ14693-90. Кліматичне виконання шаф КРП «У» або «Т», категорії 3 за ГОСТ 15150.

Конструкція

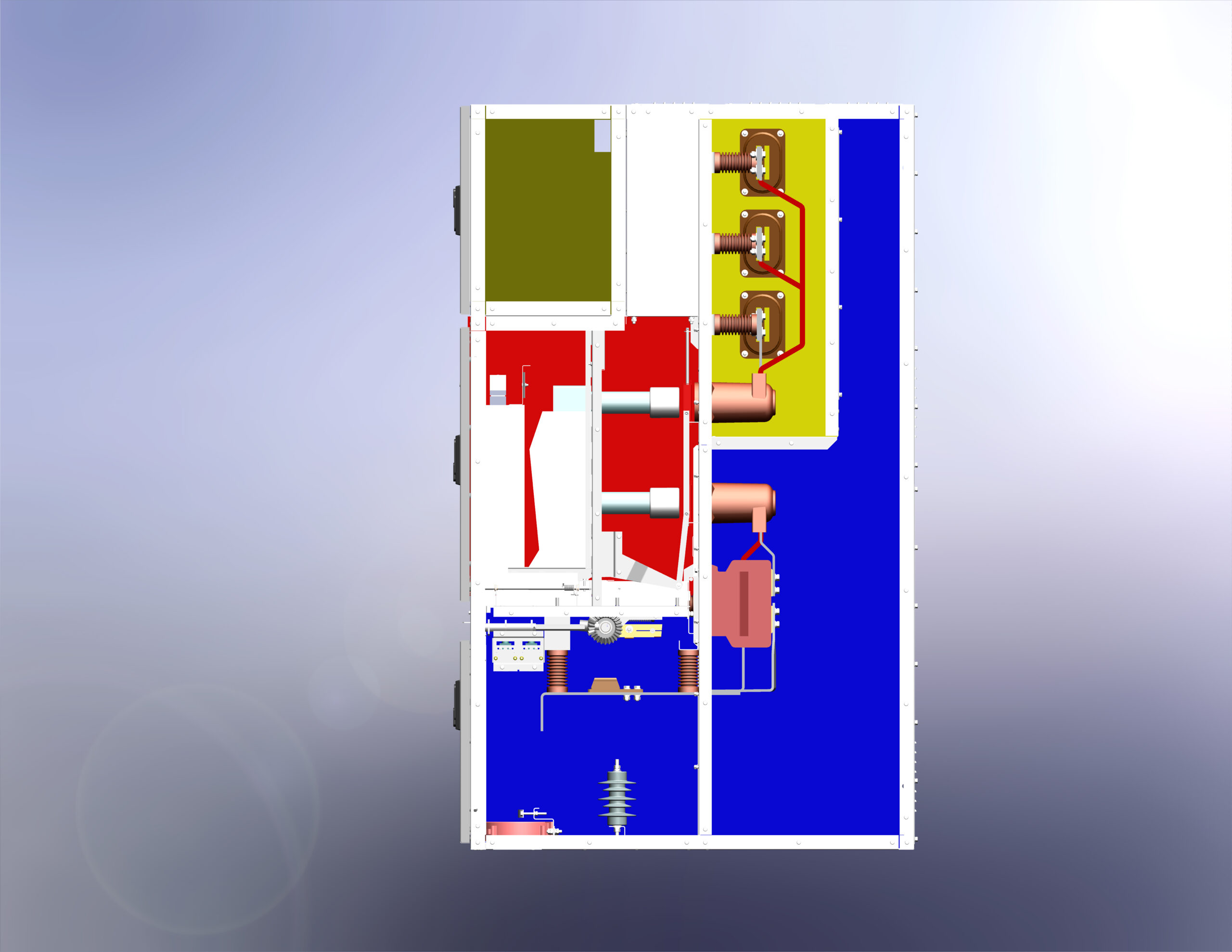

Каркас комірок S-Air-12 виготовлено з оцинкованої або алюмоцинкової сталі. Конструктивно каркас розділений вертикальними і горизонтальними металевими перегородками на відсіки для забезпечення підвищеної локалізаційної здатності комірки:

• відсік збірних шин;
• релейний відсік;
• кабельний відсік;

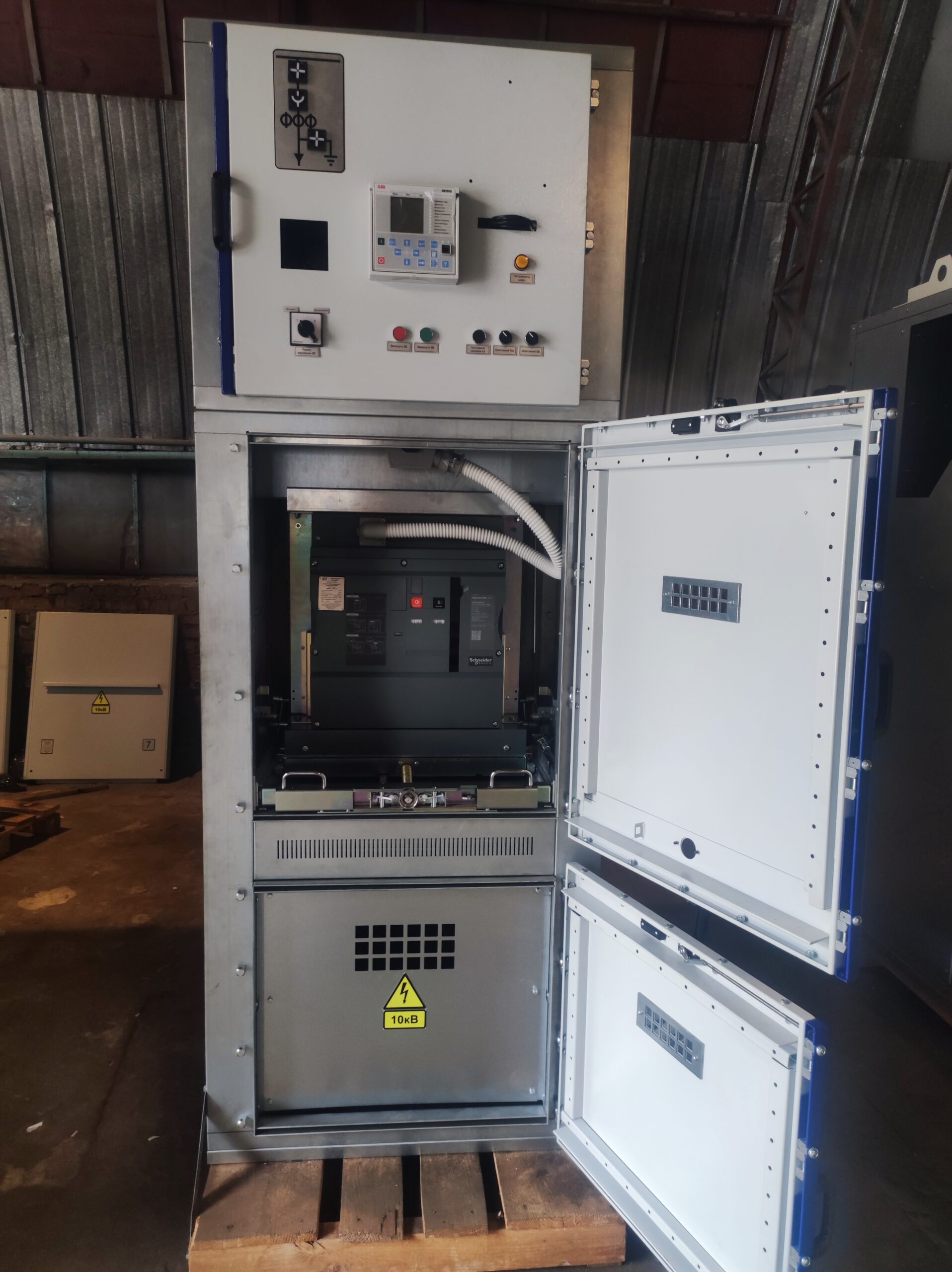

• відсік висувного елемента.

Усі деталі каркаса покриваються стійкою до механічних пошкоджень порошковою фарбою, завдяки чому досягаються високі показники антикорозійної стійкості та збільшується термін служби.

У комірках КРП реалізовано всі необхідні блокування згідно з чинними вимогами та нормами.
