Комплектні розподільчі пристрої 10 кВ серії К-47

Комплектні розподільчі пристрої зовнішньої установки (КРПЗ) серії К-47 призначені для роботи в електричних установках трифазного змінного струму частоти 50 Hz, класу напруги 6- 10 кВ в мережах з ізольованою або заземленою через дугогасильний реактор нейтраллю.

КРПЗ серії К-47 використовується для комплектування відкритих трансформаторних підстанцій, об’єктів генерації та розподілу електроенергії.

Встановлення КРПЗ серії К-47 можливе в трьох варіантах:

• на підготовлену бетонну подушку;
• на лежні;
• на пересувну платформу (салазки).

Перевагою КРПЗ серії К-47 перед іншими КРПЗ є можливість стикування без перехідних шаф із КРП серії К-13, К-37, К-59, що забезпечує зручність і швидкість монтажу на об’єкті.

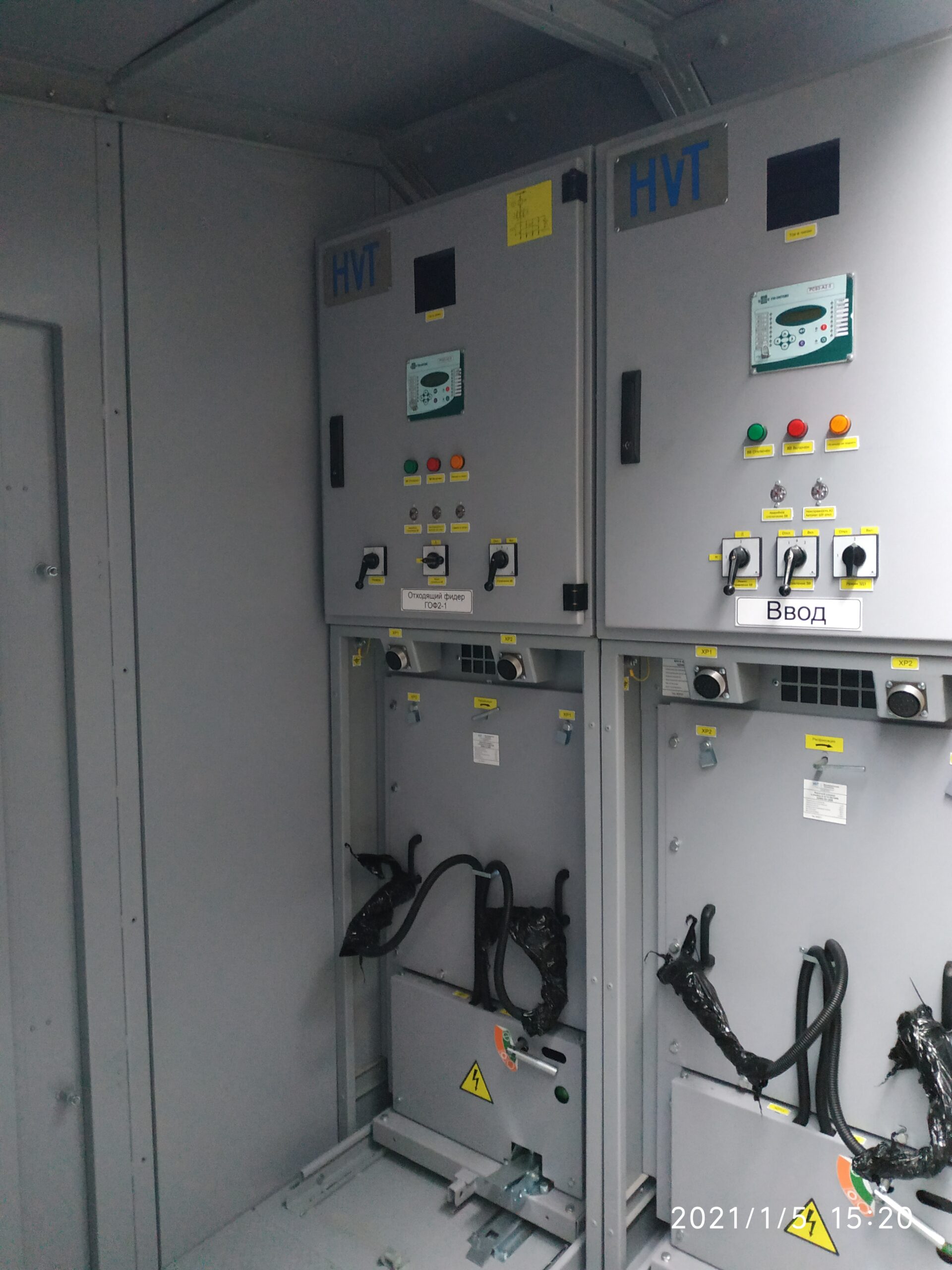

Конструкція

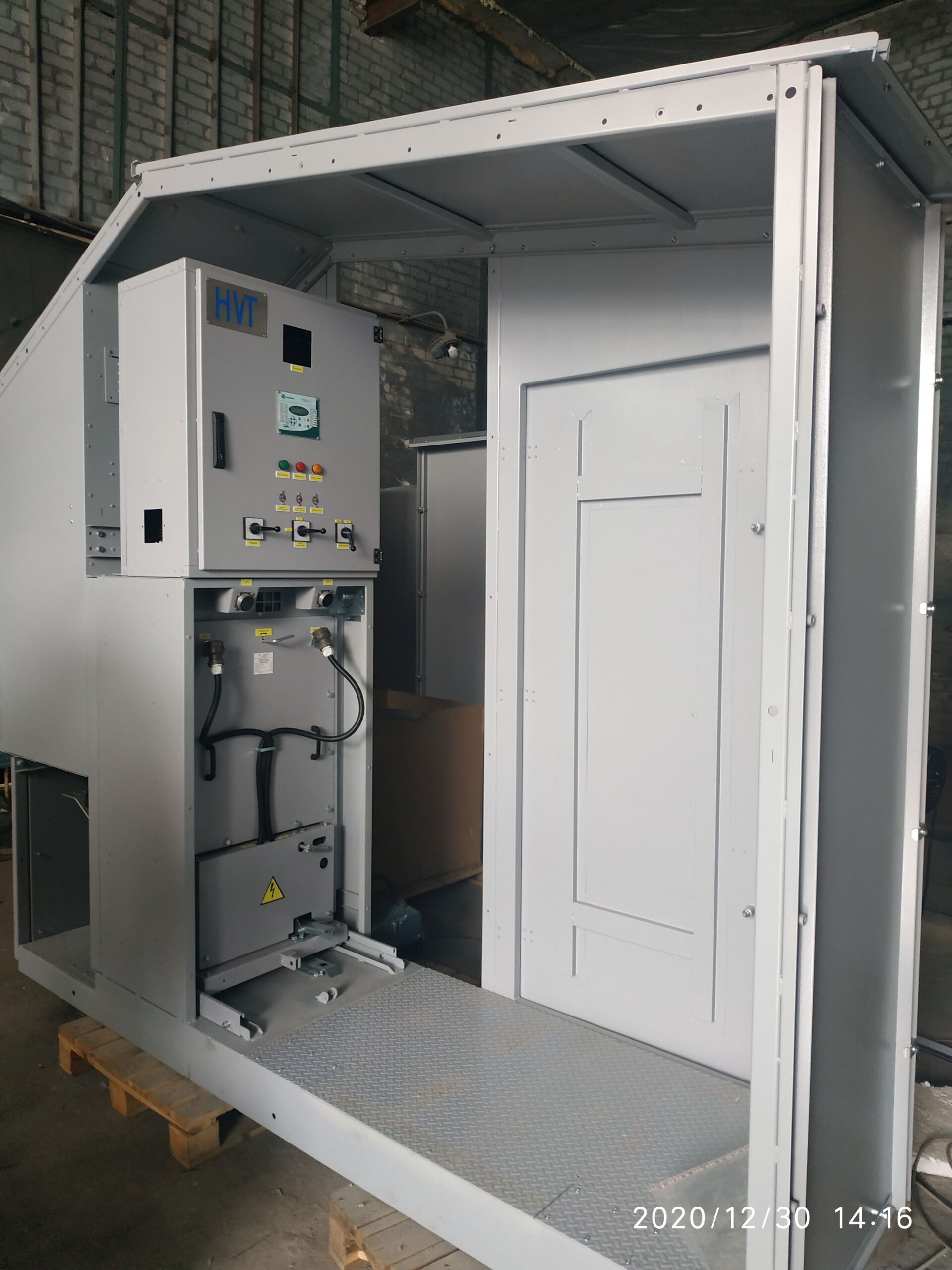

Комплектний розподільний пристрій зовнішньої установки КРПЗ серії К-47 представляє собою жорстку зварену металоконструкцію, зібрану на жорсткій основі.

Для забезпечення підвищеної локалізаційної здатності КРПЗ розділена металевими перегородками на відсіки:

• коридор;
• відсік збірних шин;
• відсік викочуваного елемента;
• релейний відсік
• відсік введення/виведення

У шафах КРПЗ серії К-47 передбачено механічні та електромагнітні блокування, що забезпечують безпечне обслуговування КРПЗ оперативним персоналом.
