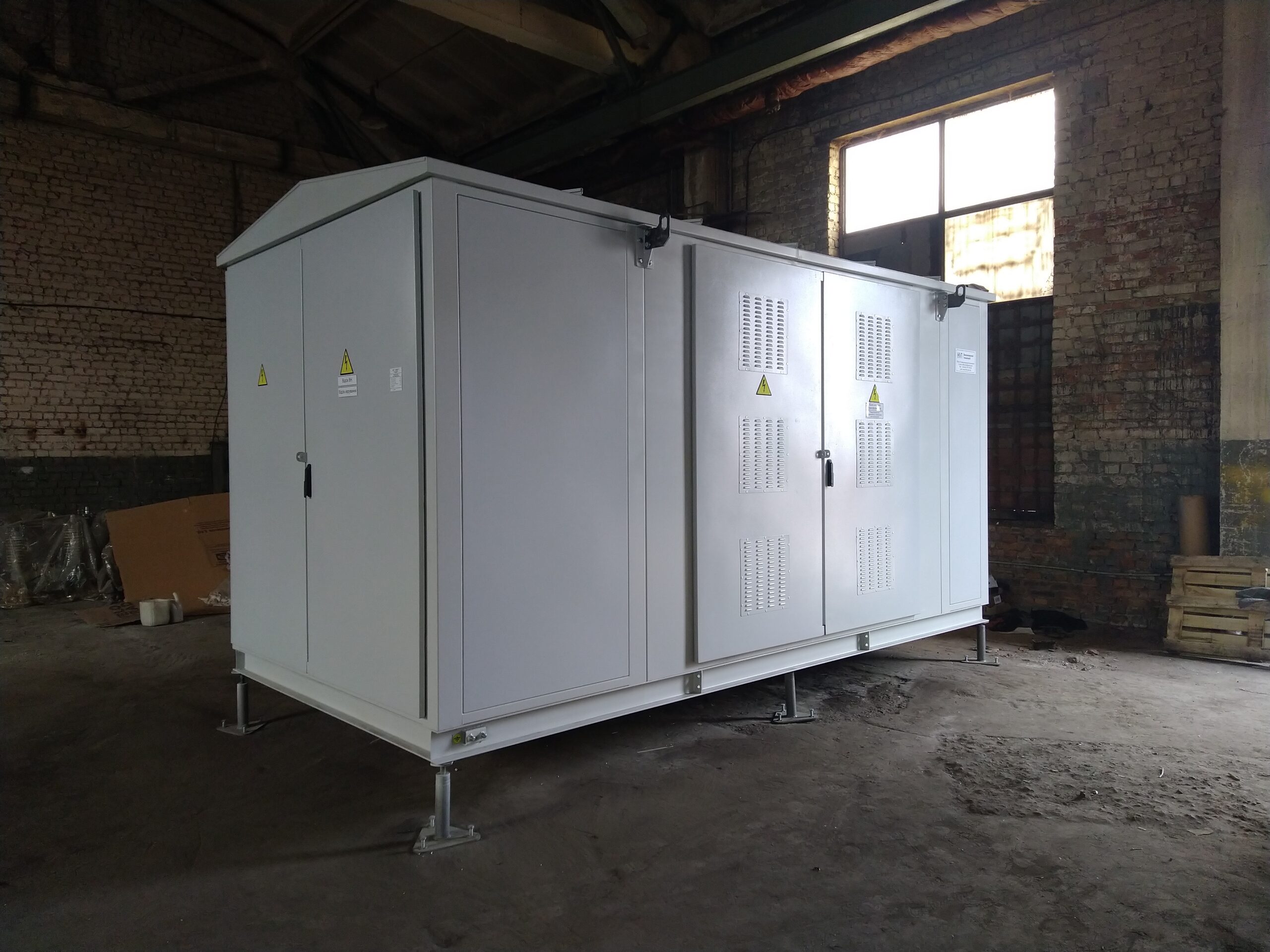

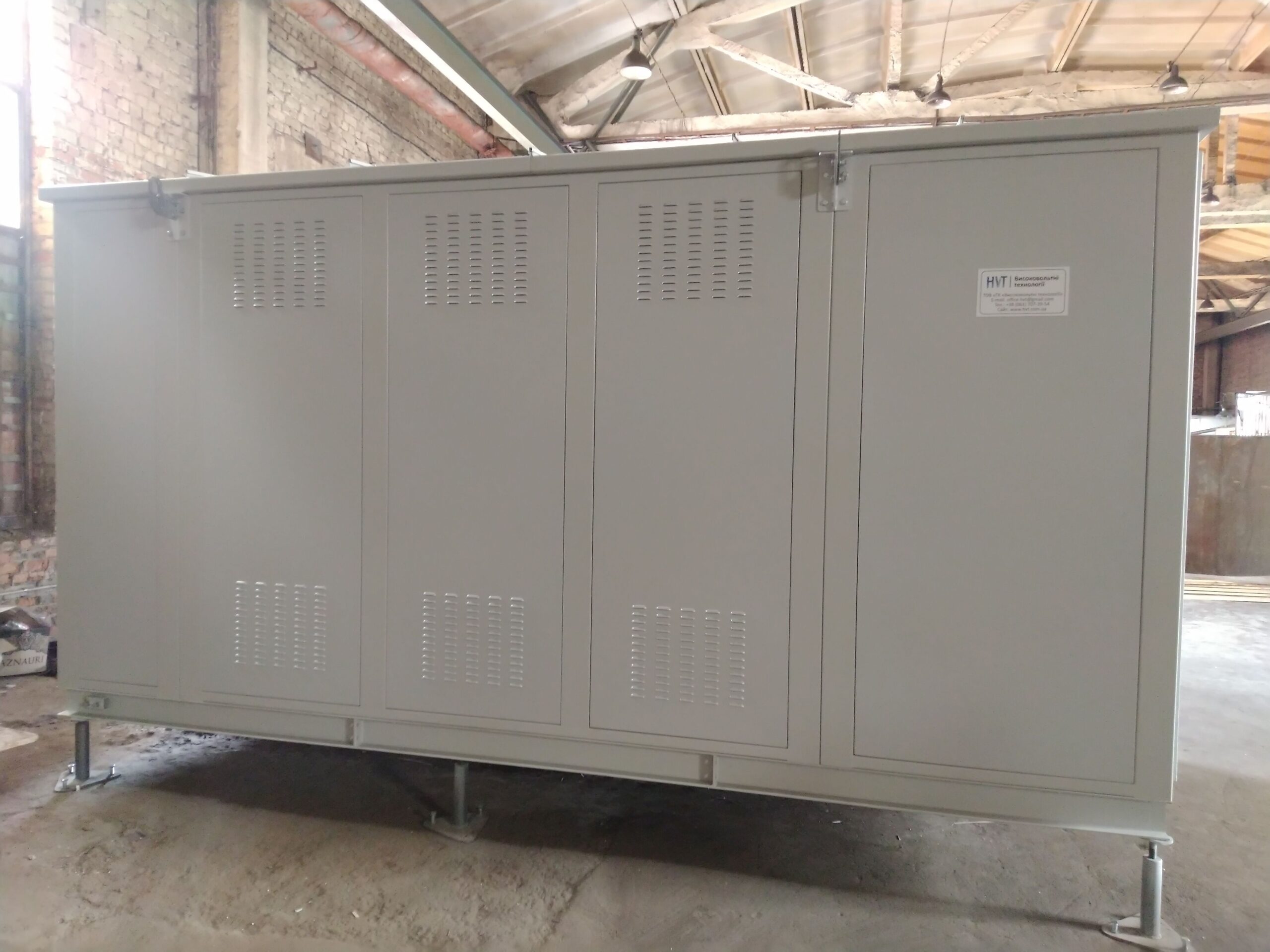

Комплектні трансформаторні підстанції серії КТП 10

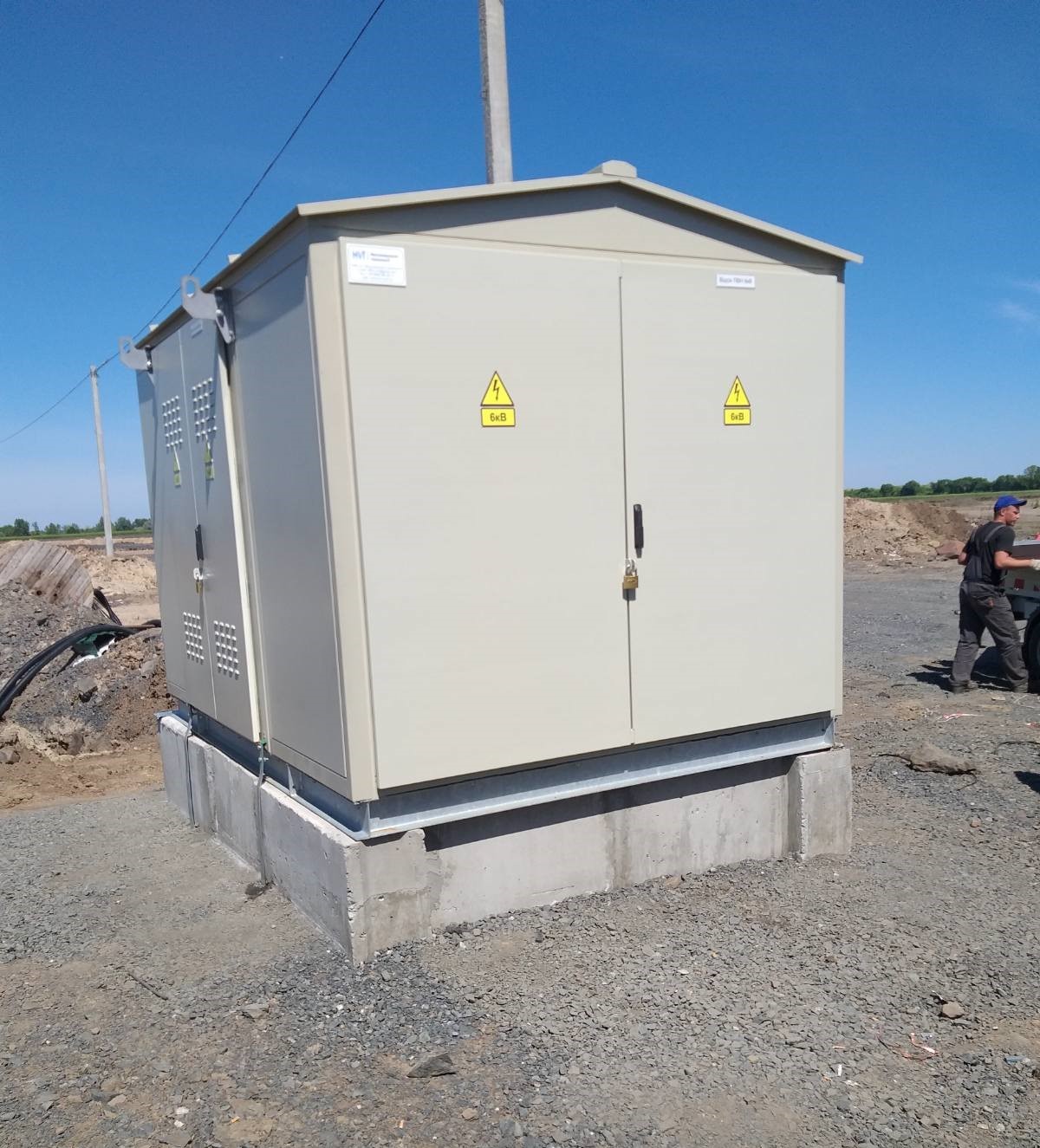

Комплектна трансформаторна підстанція типу КТП (надалі «підстанція») призначена для електропостачання змінним струмом споживачів та захисту відхідних ліній нижчої напруги від струмів короткого замикання. Трансформаторна підстанція може використовуватися для постачання сільськогосподарських споживачів, невеликих промислових і будівельних об’єктів, комплектних сезонних насосних станцій, інших споживачів. Підключення підстанції до високовольтної мережі кабельне або від повітряної лінії електропередач.

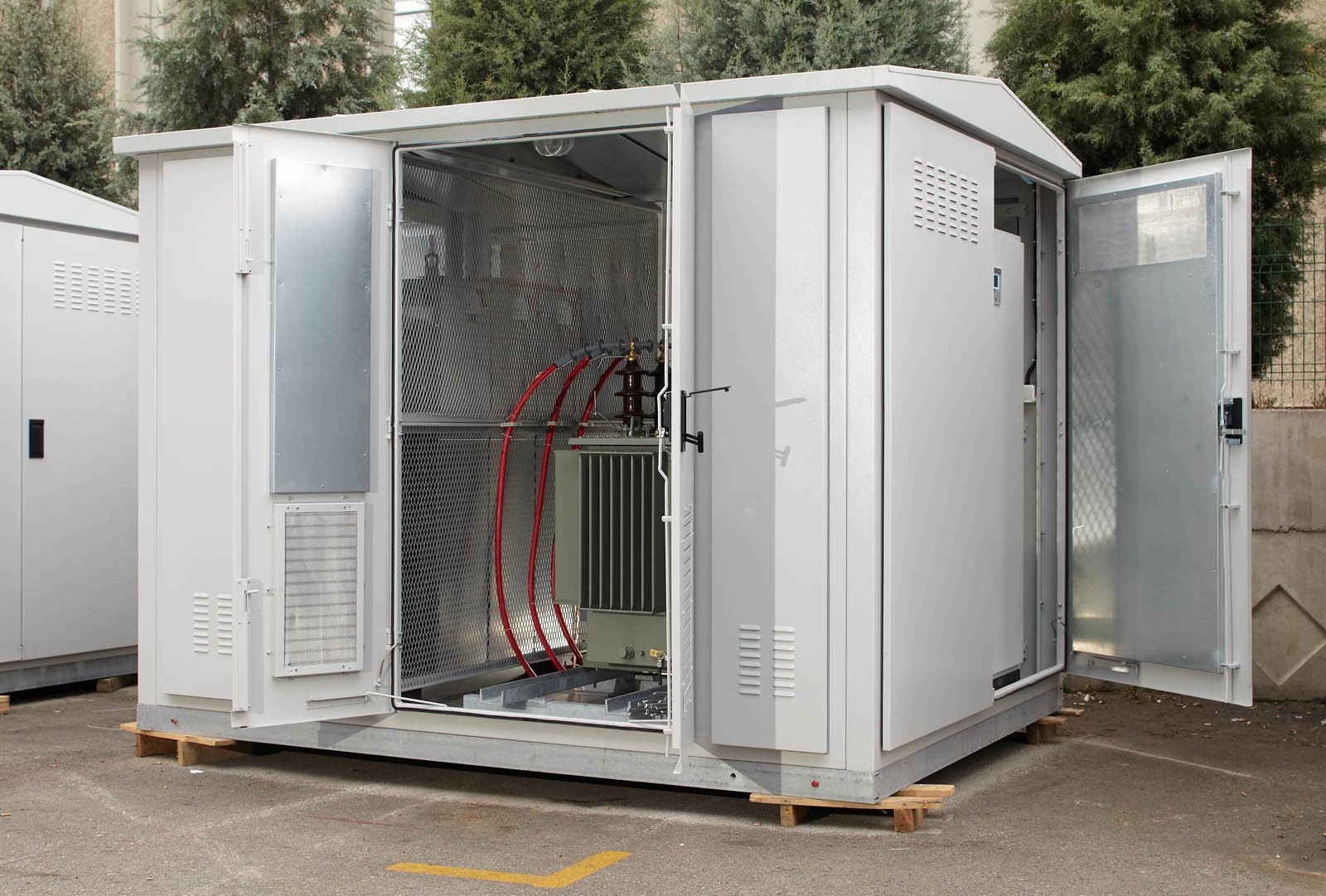

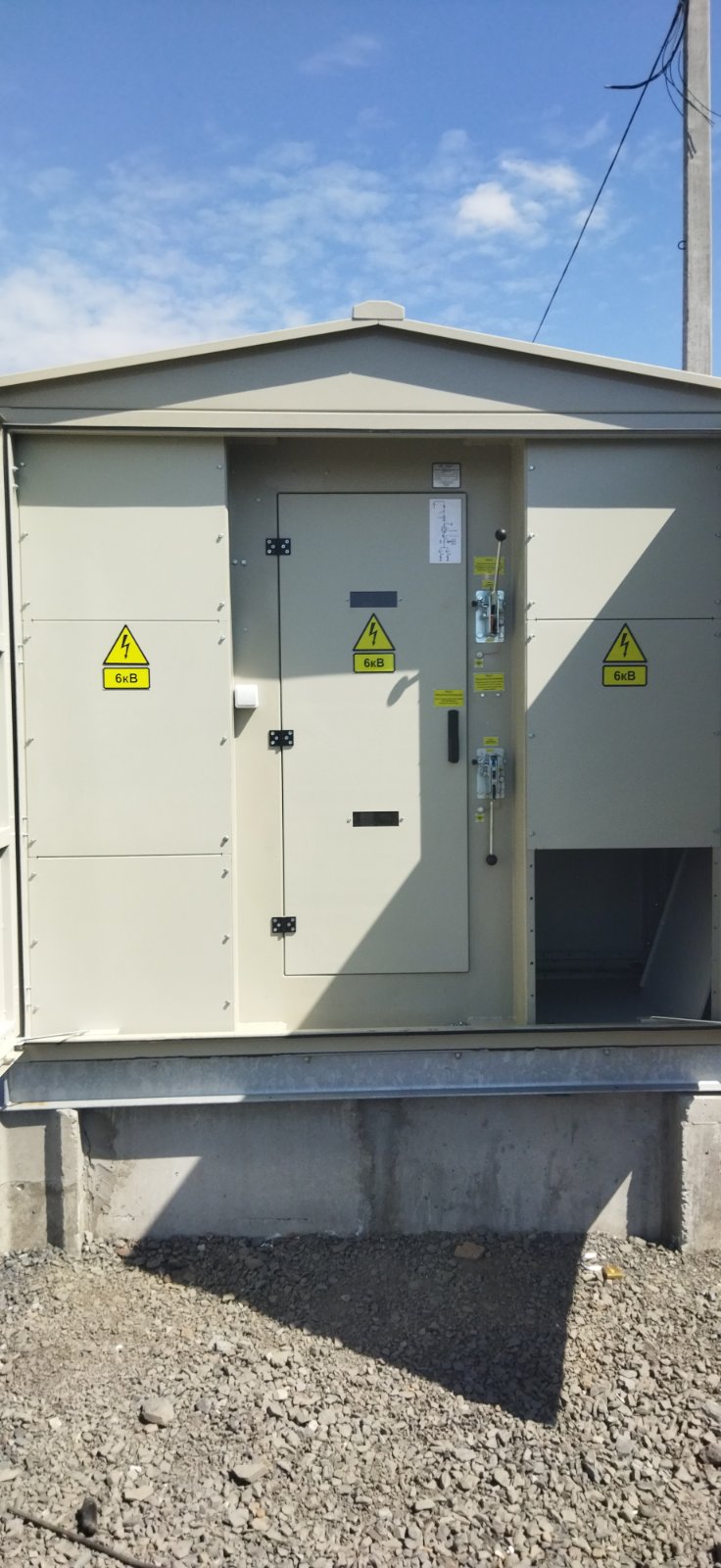

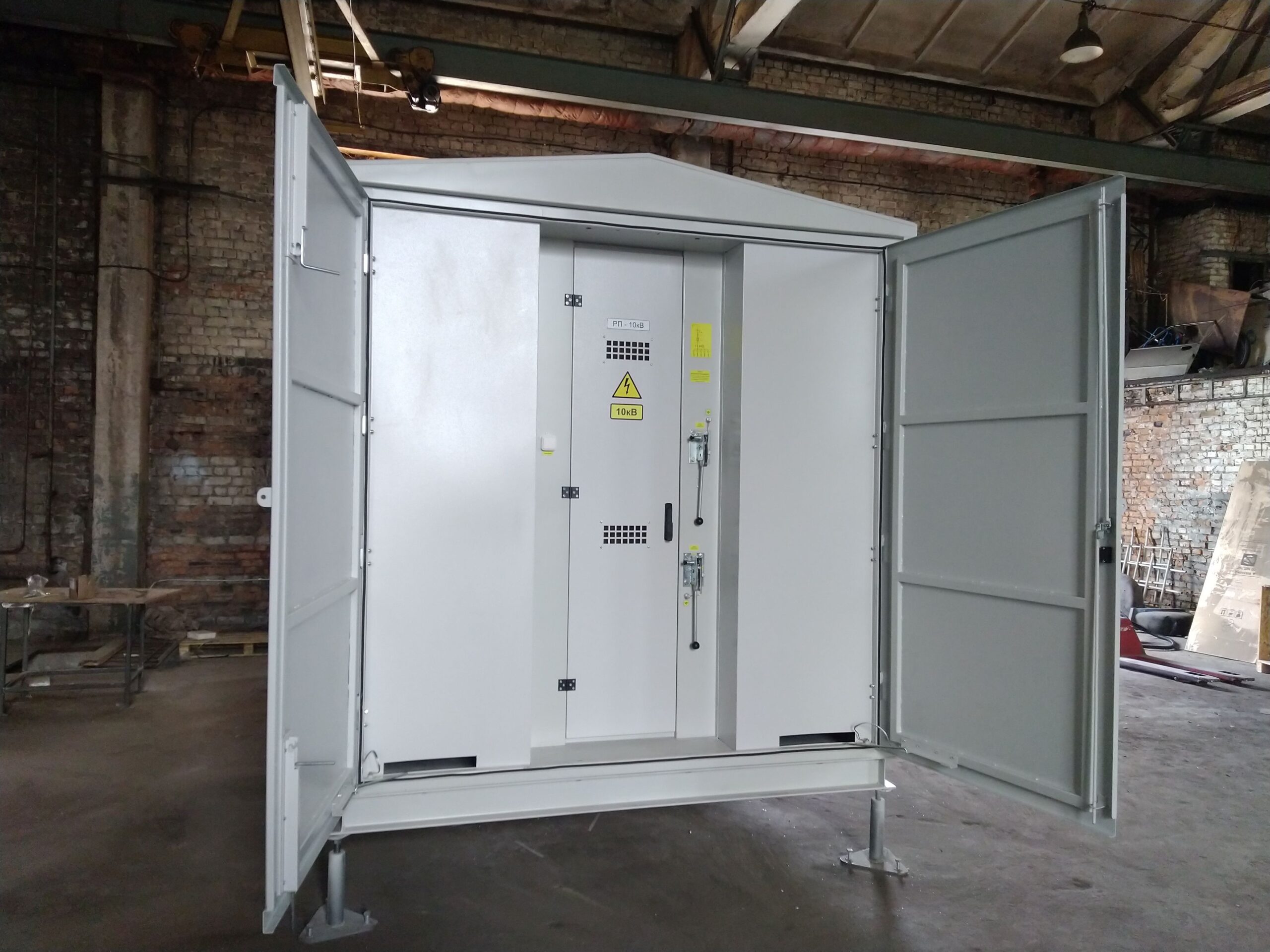

Конструкція

Підстанція складається з наступних складових частин:

• силового трансформатора;
• розподільчого пристрою високої напруги (РП ВН);
• розподільчого пристрою низької напруги (РП НН).

Захист силового трансформатора з боку високої напруги виконаний високовольтними плавкими запобіжниками. Як комутаційний апарат В РП ВН може встановлюватись вакуумний вимикач або вимикач навантаження із заземлюючими ножами з боку силового трансформатора.

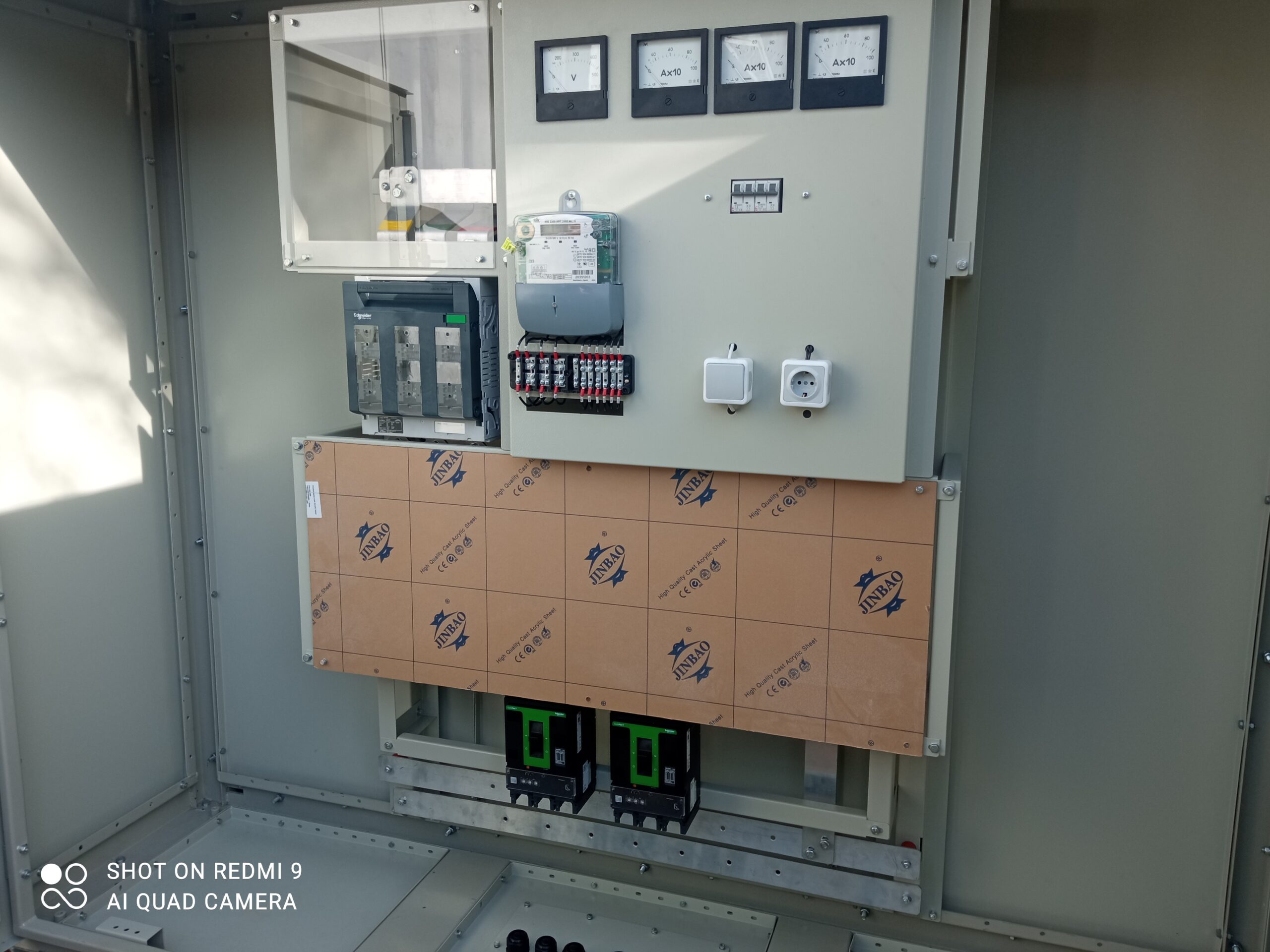

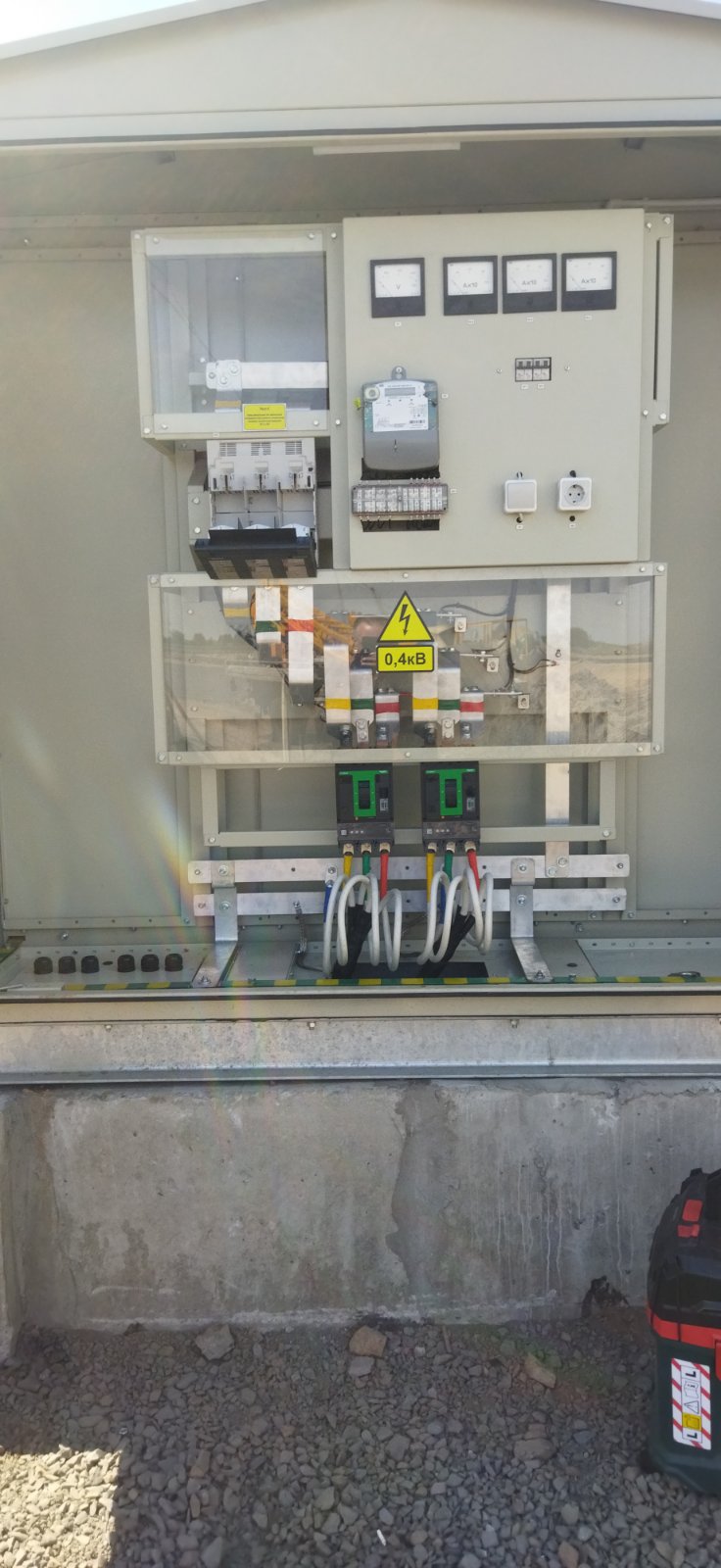

Автоматичні вимикачі та запобіжники, встановлені в РП НН, забезпечують захист трансформатора і ліній від струмів перевантажень і коротких замикань.
