Роз’єднувачі 10 кВ серії DTSI-HC
Роз’єднувачі внутрішньої установки рублячого типу серії DTSI-HC на напругу 10 кВ застосовуються для забезпечення видимого розриву електричного кола в повітрі. Роз’єднувач серії DTSІ-HC призначенні для ввімкнення та вимкнення знеструмлених ділянок електричних ланцюгів, які знаходяться під напругою, а також заземлення вимкнених ділянок за допомогою заземлювачів.
Роз’єднувачі також використовують для вимкнення струмів холостого ходу трансформаторів та зарядних струмів повітряних та кабельних ліній. Роз’єднувач DTSІ-HC відповідає вимогам ДСТУ EN 62271-102.
Конструкція

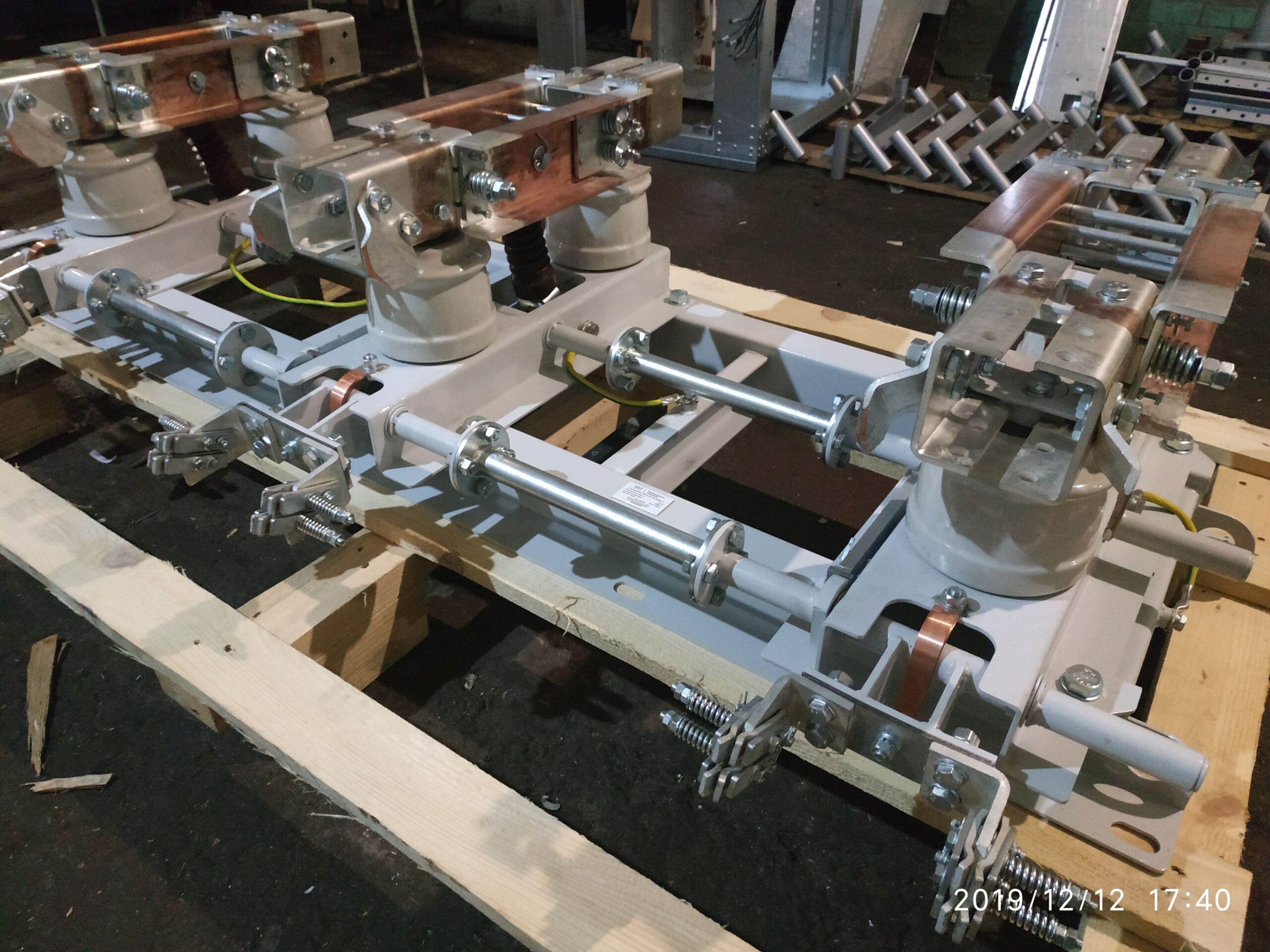

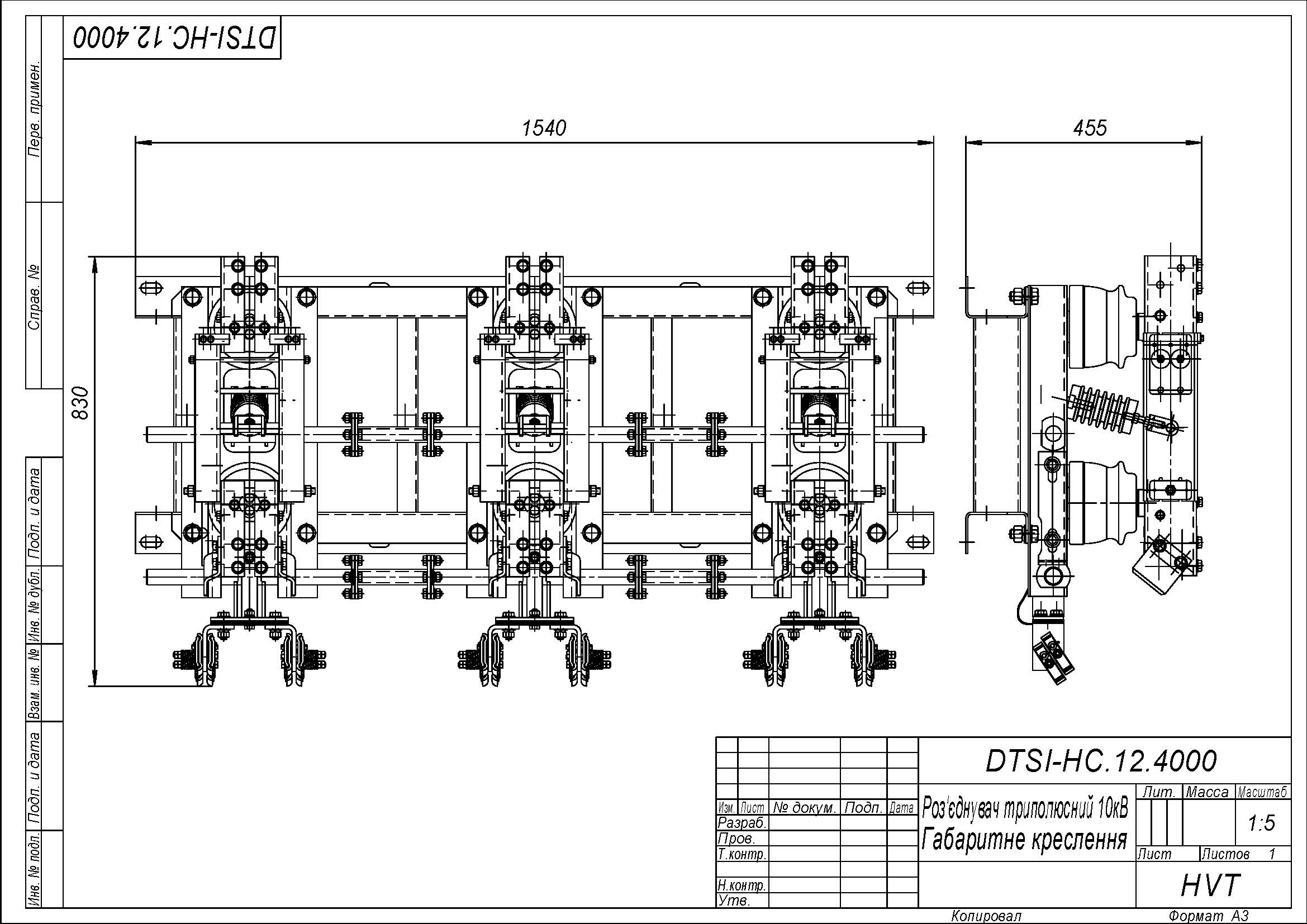

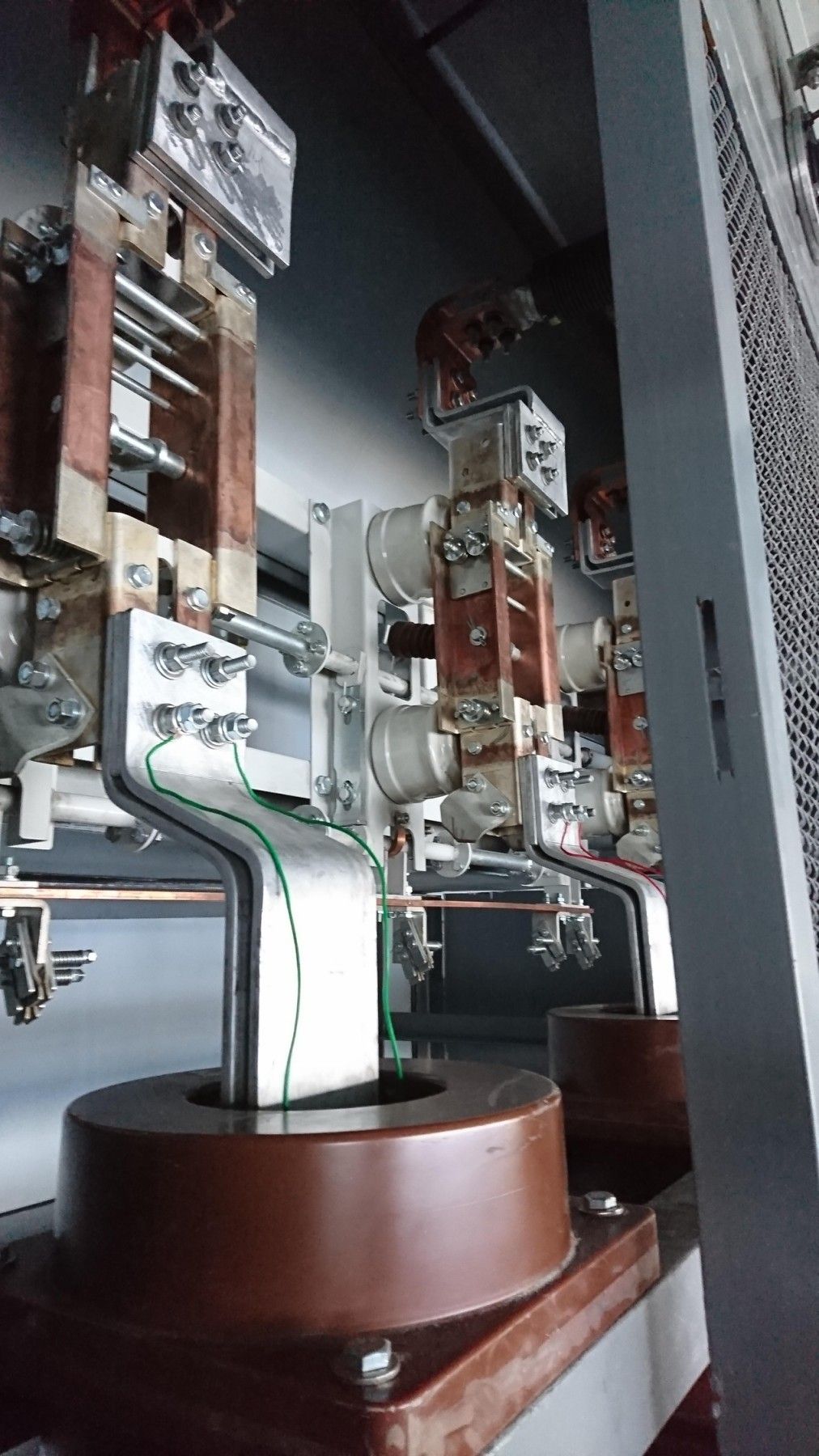

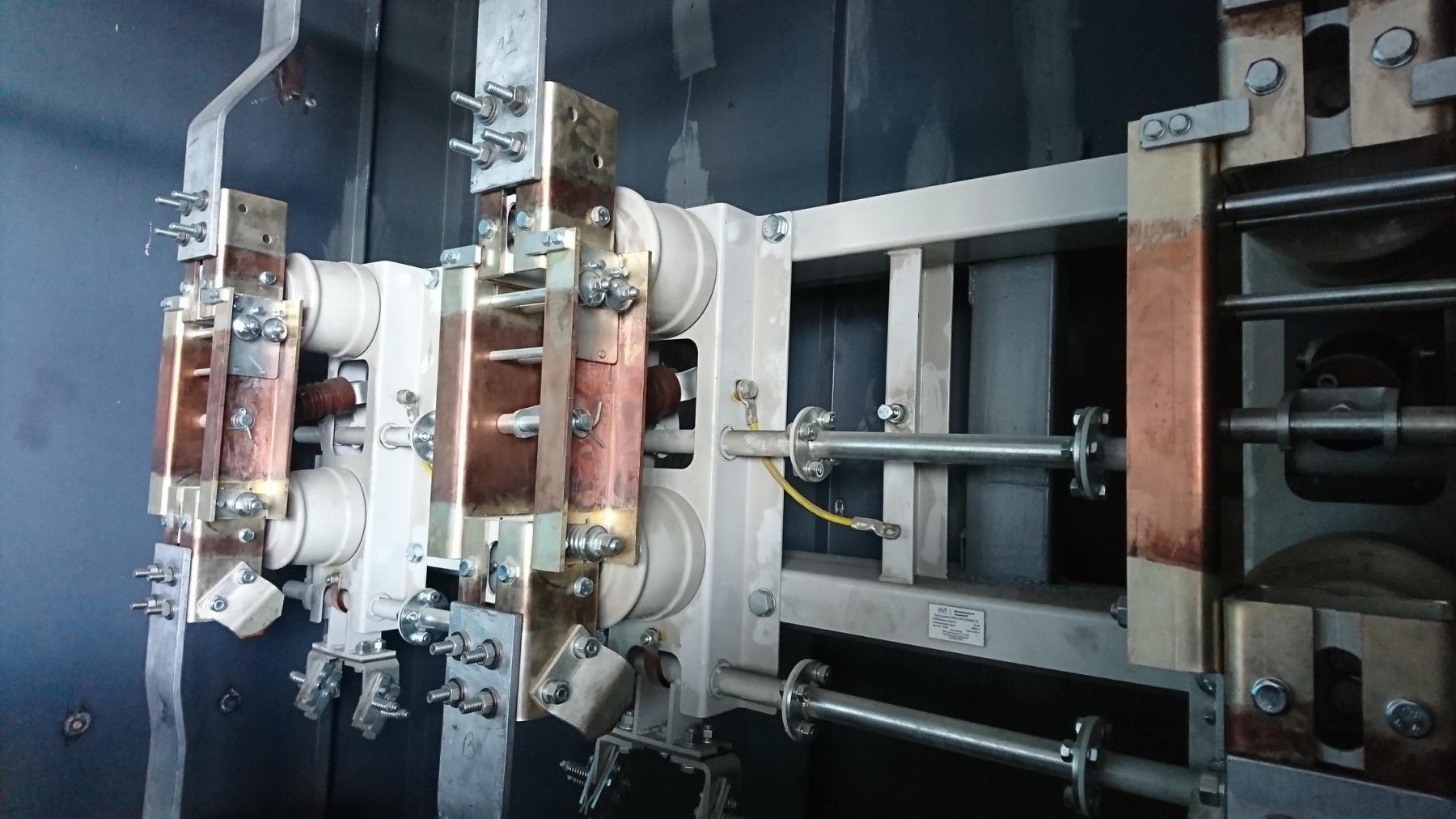

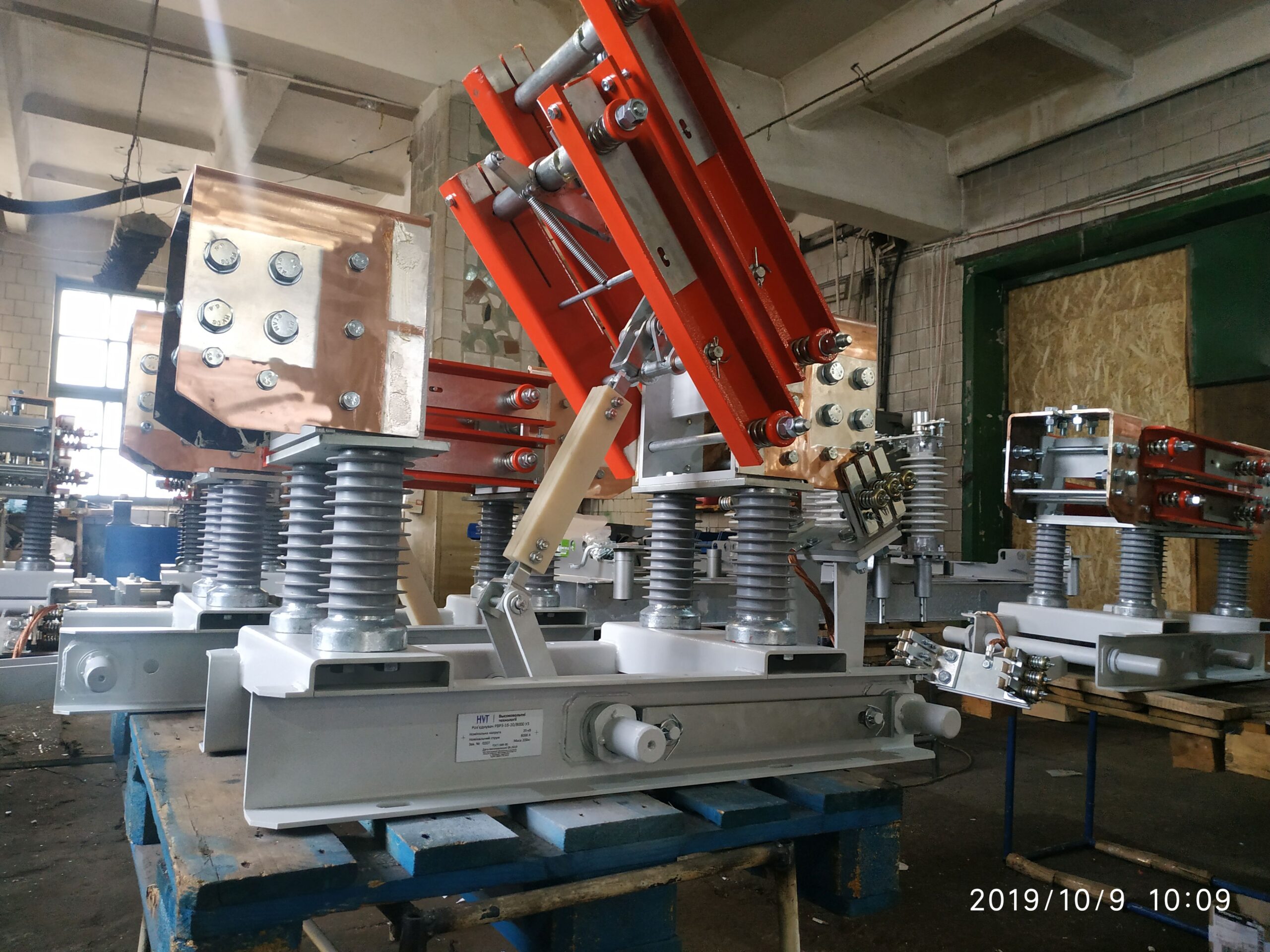

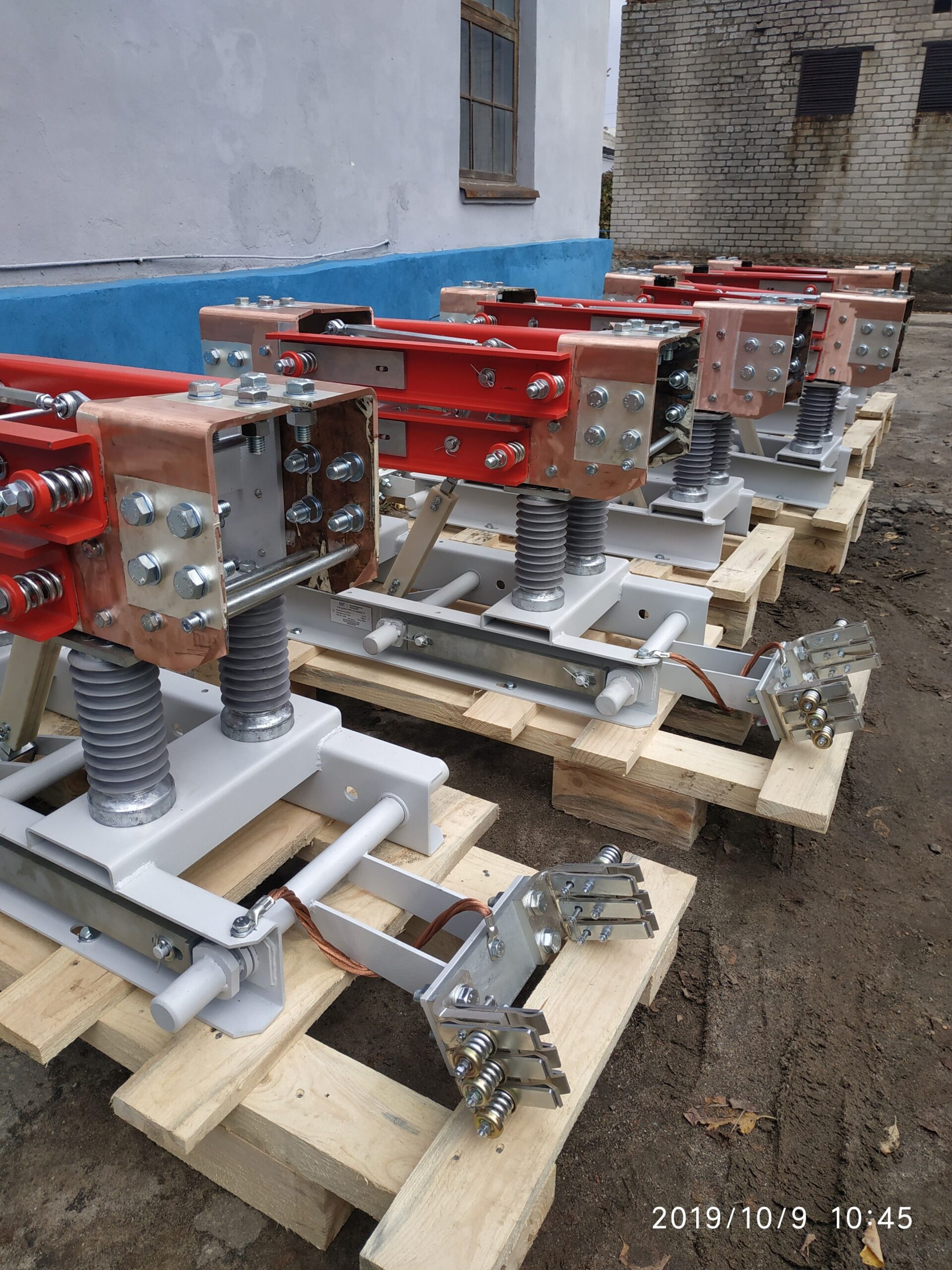

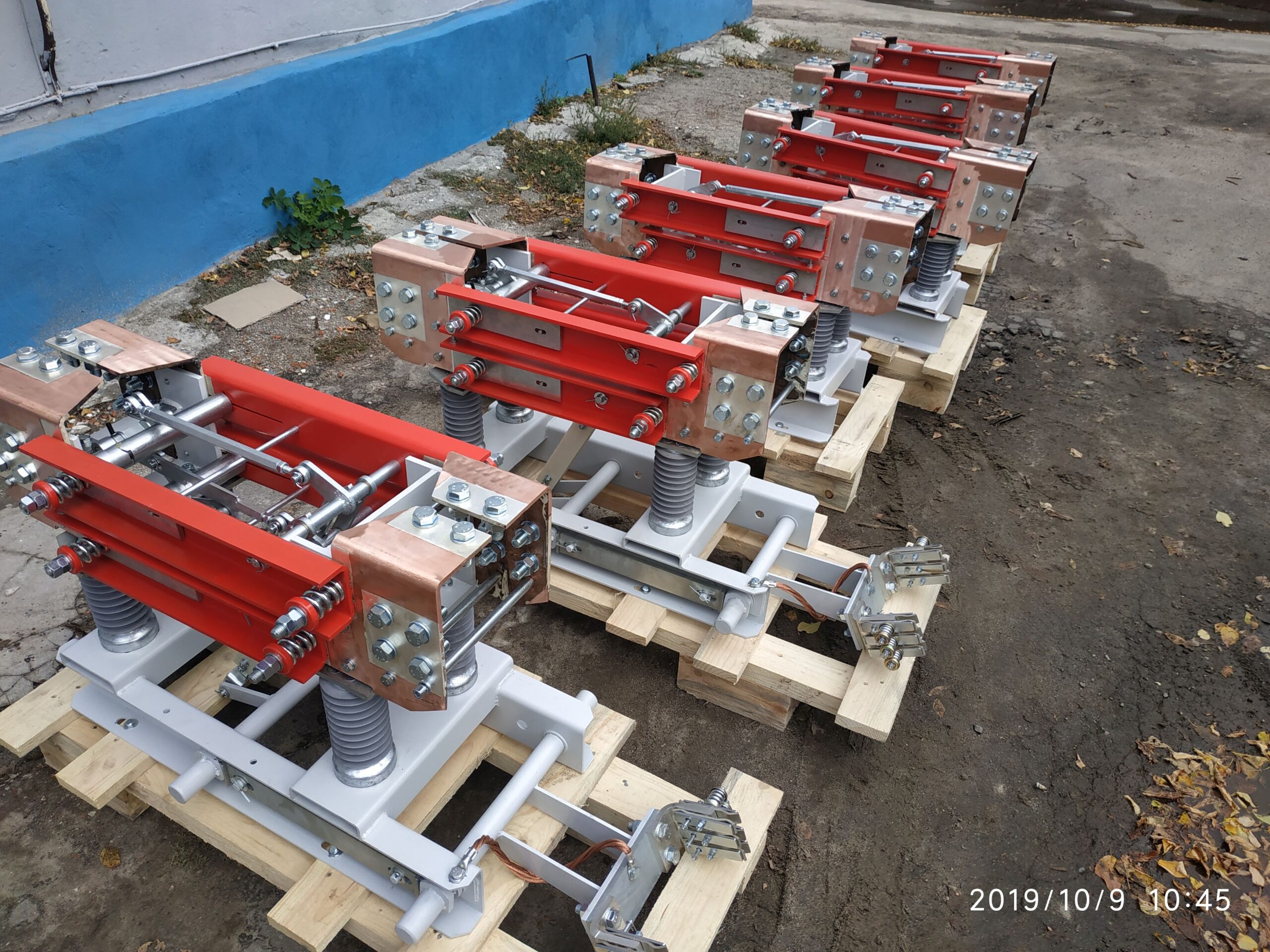

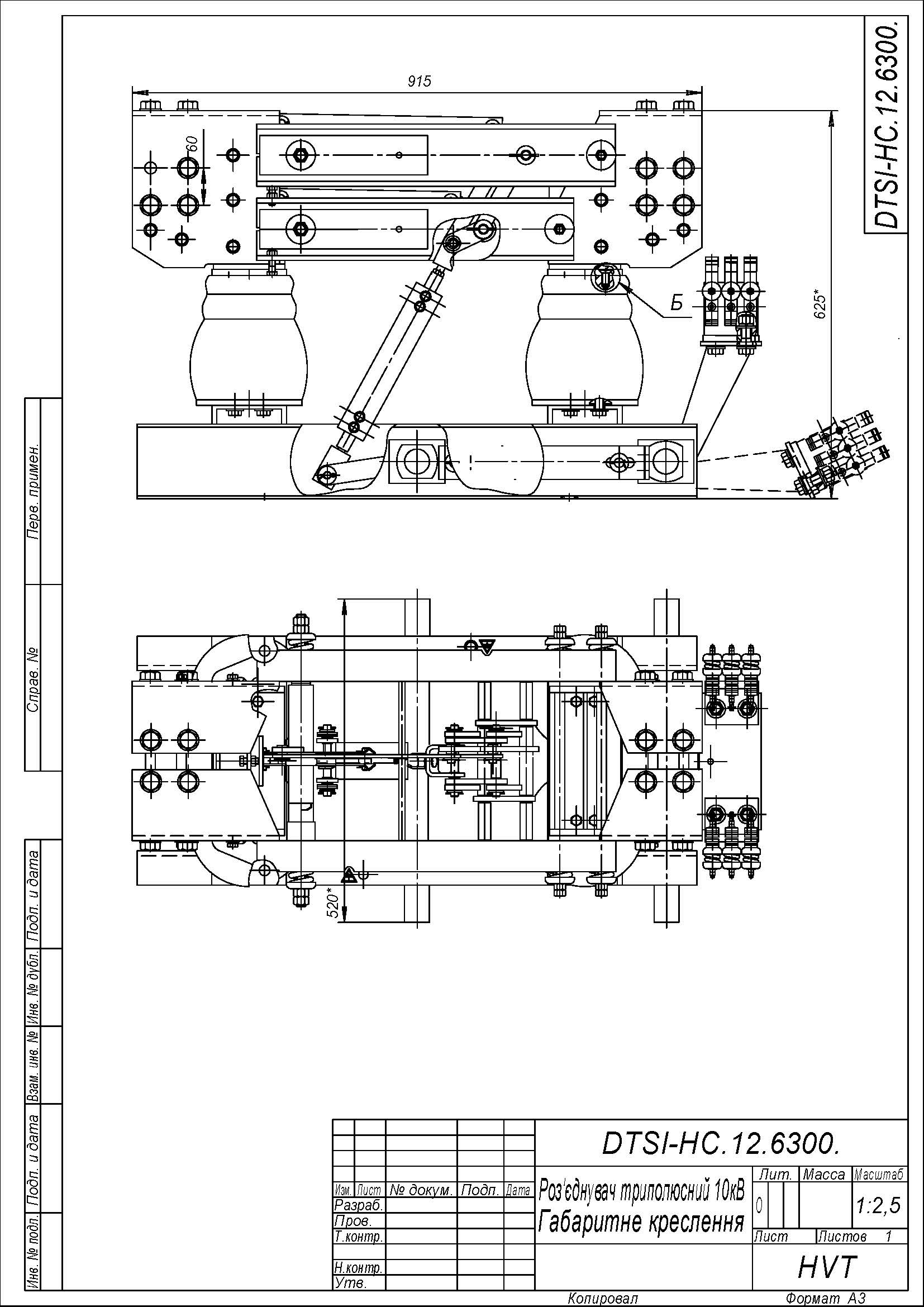

За конструкцією роз’єднувачі DTSI-HC вертикально-рубаючого типу. Складаються з рами, опорних ізоляторів, ізоляційних тяг, контактної системи і заземлювачів. Контактна система роз’єднувачів складається з нерухомих і рухомих контактних ножів. Нерухомі контакти представляють собою мідні скоби, які кріпляться на опорні ізолятори. Контактні ножі виконані з мідних шин, встановлених на ребро і паралельні один одному. У заземлювальний пристрій роз’єднувача входять заземлювач і нерухомий контакт.
Оперування роз’єднувачами DTSI-HC здійснюється за допомогою моторних (RSD) або ручних (ПЧ-50М, ПР) приводів. Обидва типи приводів мають електромагнітне блокуванням для запобігання помилковим операціям з боку обслуговуючого персоналу.
