Роз’єднувачі 10-35 кВ серії DTSI

Роз’єднувачі внутрішньої установки рублячого типу серії DTSI на напругу 10-35 кВ застосовуються для забезпечення видимого розриву електричного кола. Роз’єднувач серії DTSІ призначенні для ввімкнення та вимкнення знеструмлених ділянок електричних ланцюгів, які знаходяться під напругою, а також заземлення вимкнених ділянок за допомогою заземлювачів.
Роз’єднувачі також використовують для вимкнення струмів холостого ходу трансформаторів та зарядних струмів повітряних та кабельних ліній. Роз’єднувач DTSІ відповідає вимогам ДСТУ EN 62271-102.

Конструкція

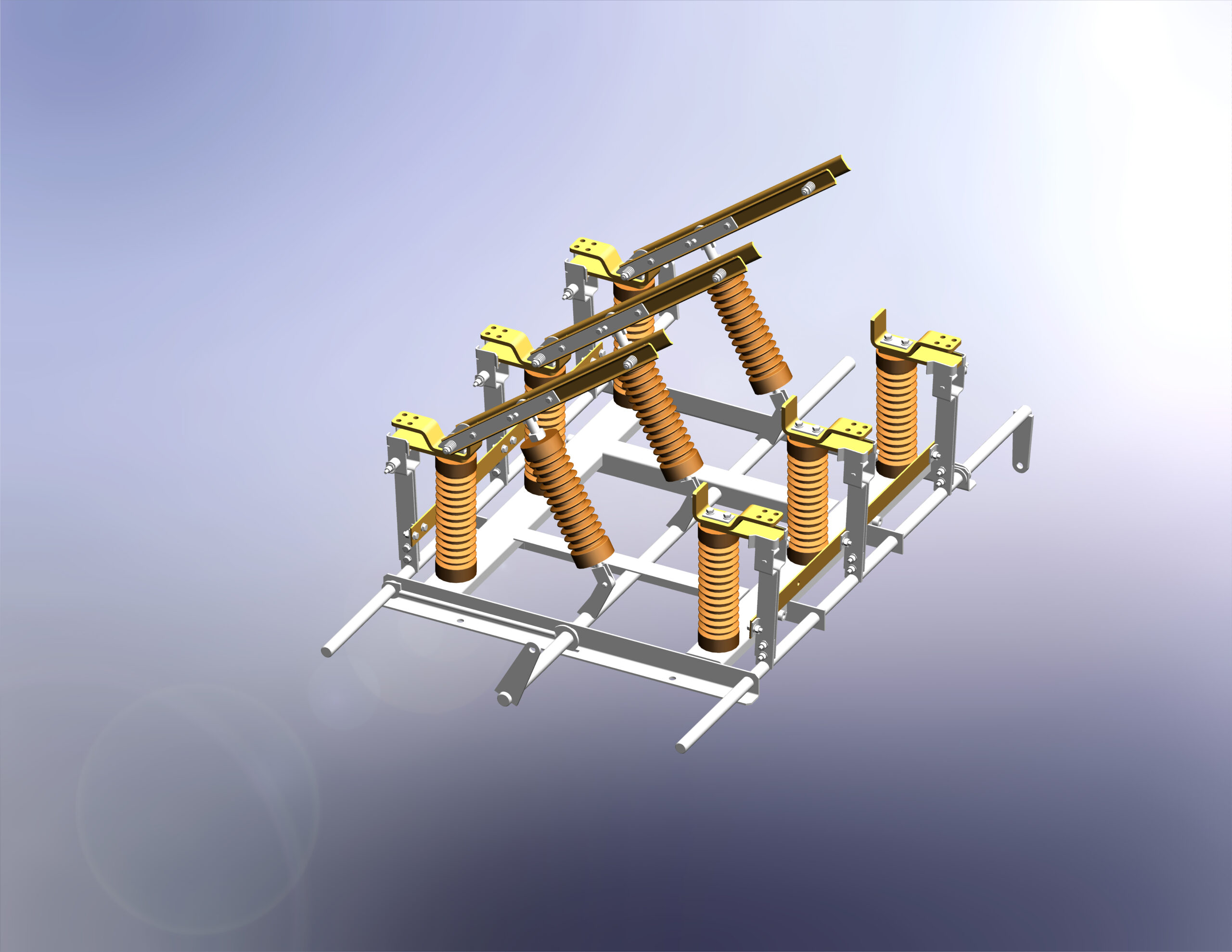

За конструкцією роз’єднувачі DTSI вертикально-рубаючого типу. Складаються з рами, опорних ізоляторів, ізоляційних тяг, контактної системи і заземлювачів. Контактна система роз’єднувачів складається з нерухомих і рухомих контактних ножів. Нерухомі контакти представляють собою мідні скоби, які кріпляться на опорні ізолятори. Контактні ножі виконані з мідних шин, встановлених на ребро і паралельні один одному. У заземлювальний пристрій роз’єднувача входять заземлювач і нерухомий контакт.
Оперування роз’єднувачами DTSI здійснюється за допомогою моторних (RSD-1) або ручних (ПР) приводів. Обидва типи приводів мають електромагнітне блокуванням для запобігання помилковим операціям з боку обслуговуючого персоналу.
