Роз’єднувачі 35 кВ серії РДЗ

Роз’єднувачі серії РДЗ на напругу 35 кВ призначені для увімкнення і вимкнення під напругою знеструмлених ділянок електричного кола високої напруги, а також заземлення вимкнених ділянок за допомогою стаціонарних заземлюючих ножів.

Роз’єднувачі серії РДЗ  горизонтально-поворотного типу для зовнішнього встановлення відповідають вимогам ДСТУ EN 62271-102.

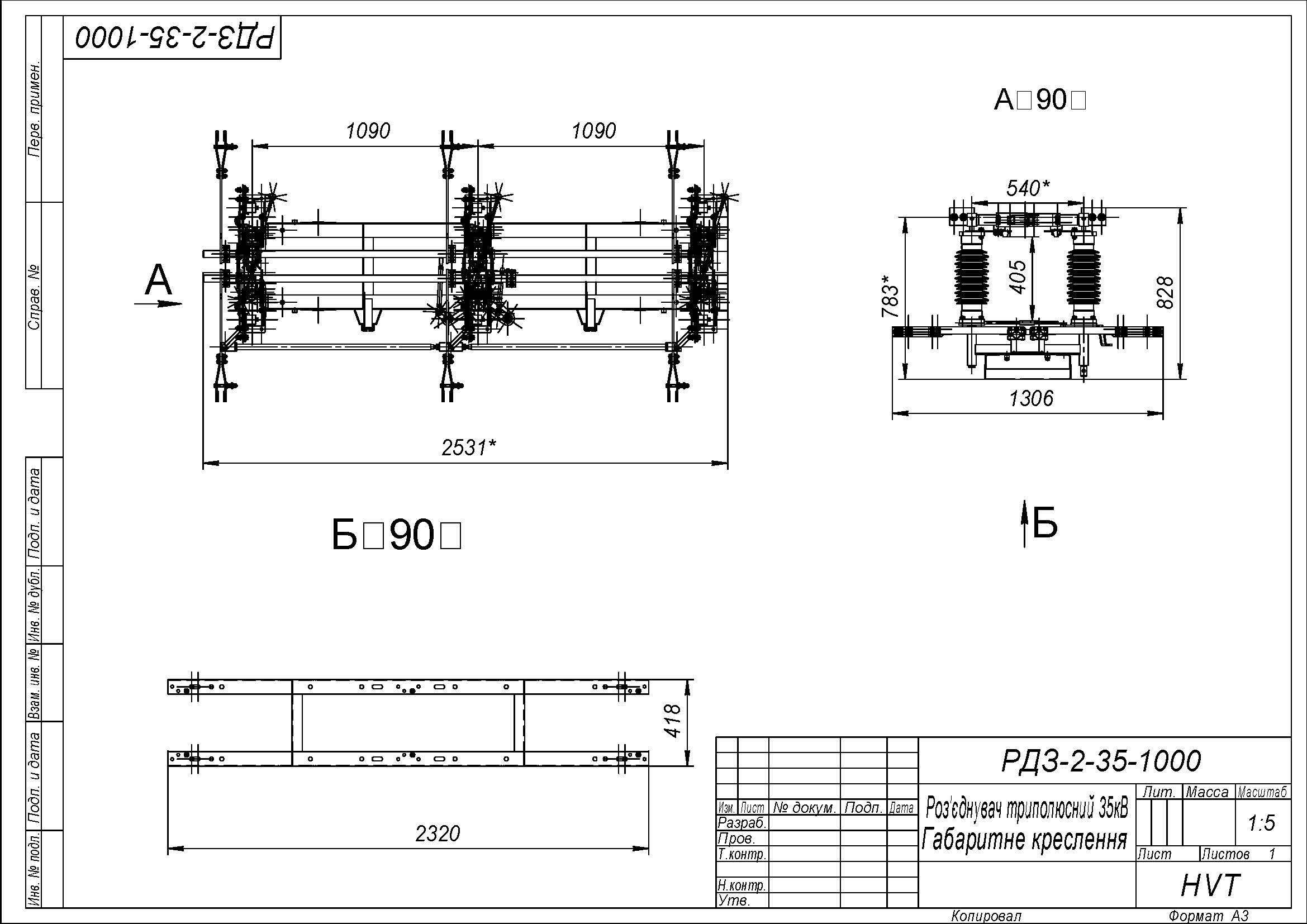

Конструкція

Роз’єднувачі виготовляються підприємством в однополюсному, двопольсному або триполюсному виконанні (в залежності від замовлення) на загальній рамі.

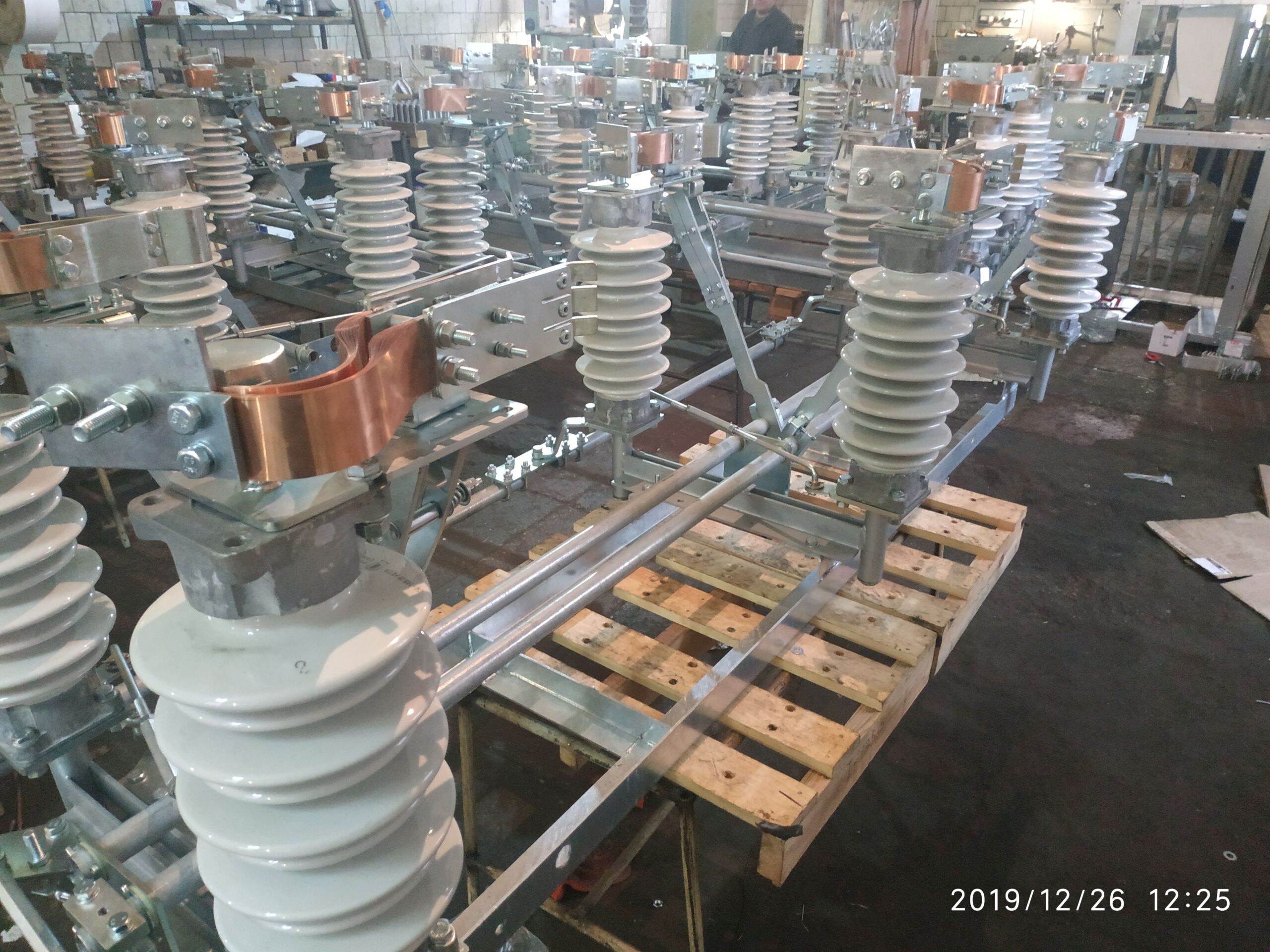

Роз’єднувач виконаний у вигляді двоколонкового апарату з розворотом головних ножів в горизонтальній площині і має наступні варіанти компоновок: триполюсна, двополюсна і однополюсна. Полюс, до якого приєднується привід, називається ведучим. Полюс, що приєднується до ведучого, називається веденим. З’єднання ведучого полюса з приводом і з веденим полюсом виконується за допомогою з’єднувальних елементів на місці монтажу. Кожен роз’єднувач складається з цоколя, ізоляційних колонок, струмоведучої системи і заземлюючого контуру.

Управління роз’єднувачем здійснюється ручним приводом типу RSM-05 (аналог ПР-05) та RSM-07 (аналог ПР-07) або електромоторними типу RSD-1 (або аналогічними).
