Роз’єднувачі 35 кВ серії DTS

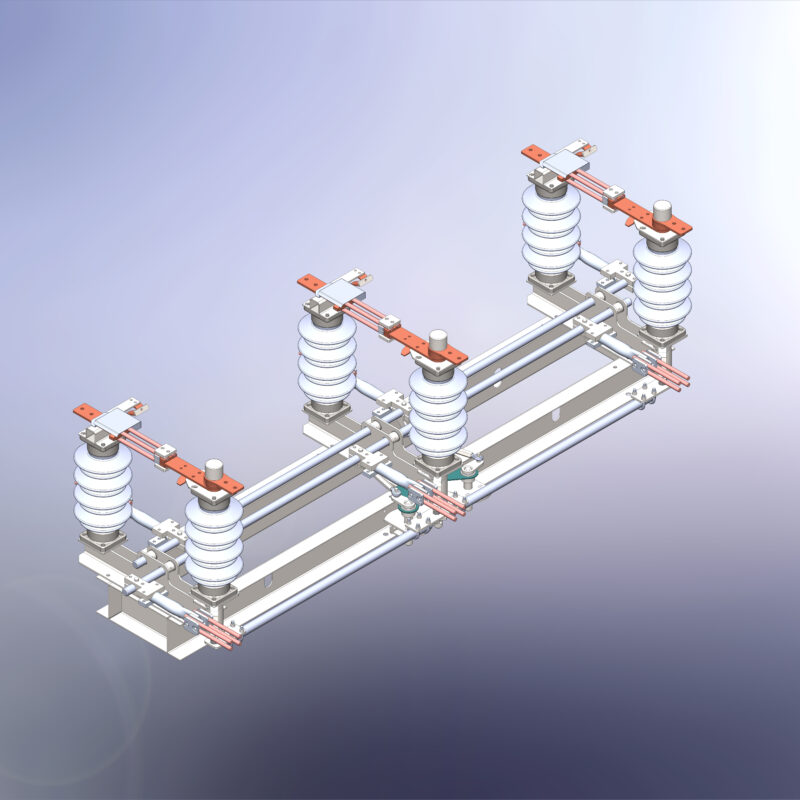

Роз’єднувачі DTS 40.5 виконані у вигляді дво-колонкового апарату з поворотом головних ножів в горизонтальній площині та має наступні варіанти установки: триполюсний, двополюсний та однополюсний. Роз’єднувач виготовляється з заземлюючими ножами або без них. Місце встановлення заземлювачів обумовлюється в опитувальному листі. Металеві  частини роз’єднувачів, опорних стійок, з’єднувальної арматури (болти, гайки і т.д.) захищені від негативного впливу навколишнього середовища за допомогою цинкування.

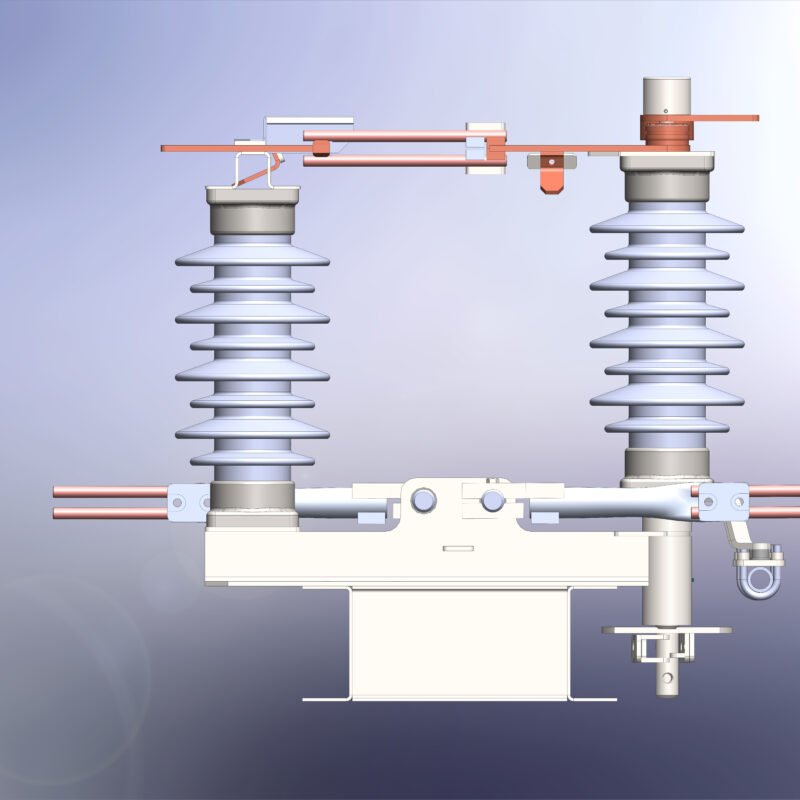

Полюс роз’єднувача складається з рами, ізоляторів, струмопровідної системи та заземлювача при наявності. Рама роз’єднувача є звареною металевою конструкцією, на якій встановлена основа поворотної колонки. В основі поворотної колонки запресовані закриті підшипники, що не вимагають змащування та обслуговування протягом усього терміну експлуатації. На верхніх фланцях ізоляторів встановлено струмопровідну систему. На нерухомому ізоляторі встановлено ніж контактний із приймальним контактом. На рухомому ізоляторі встановлений контактний ніж з вхідним контактом, що має в основі роликову контактну систему. Поверхні роликового контакту мають покриття гальванічним сріблом. Контактні прутки виготовлені з берилієвої бронзи і мають покриття гальванічним оловом. Необхідний контактний тиск забезпечується за рахунок пружинних властивостей берилієвої бронзи.

Управління роз’єднувачем здійснюється ручним приводом типу RSM-1, RSM-05, RSM-07 (аналог ПР-05, ПР-07 У1(ХЛ1)) або електромоторними приводами RSD-1 (аналог типу ПД-14,ПД-5,ПДУ-01 У1(ХЛ1)).
