Відкриті розподільчі пристрої 35 кВ серії TSO

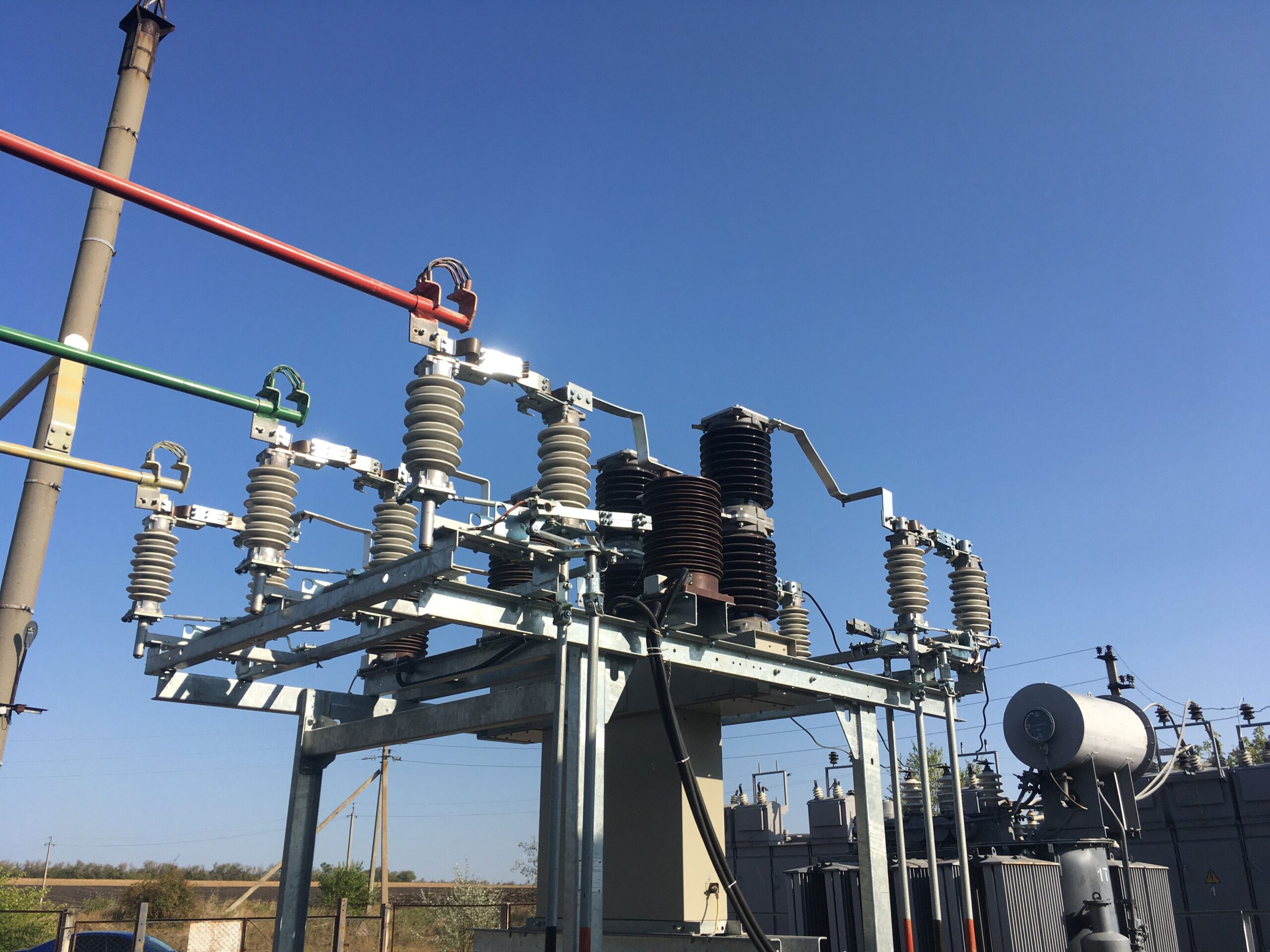

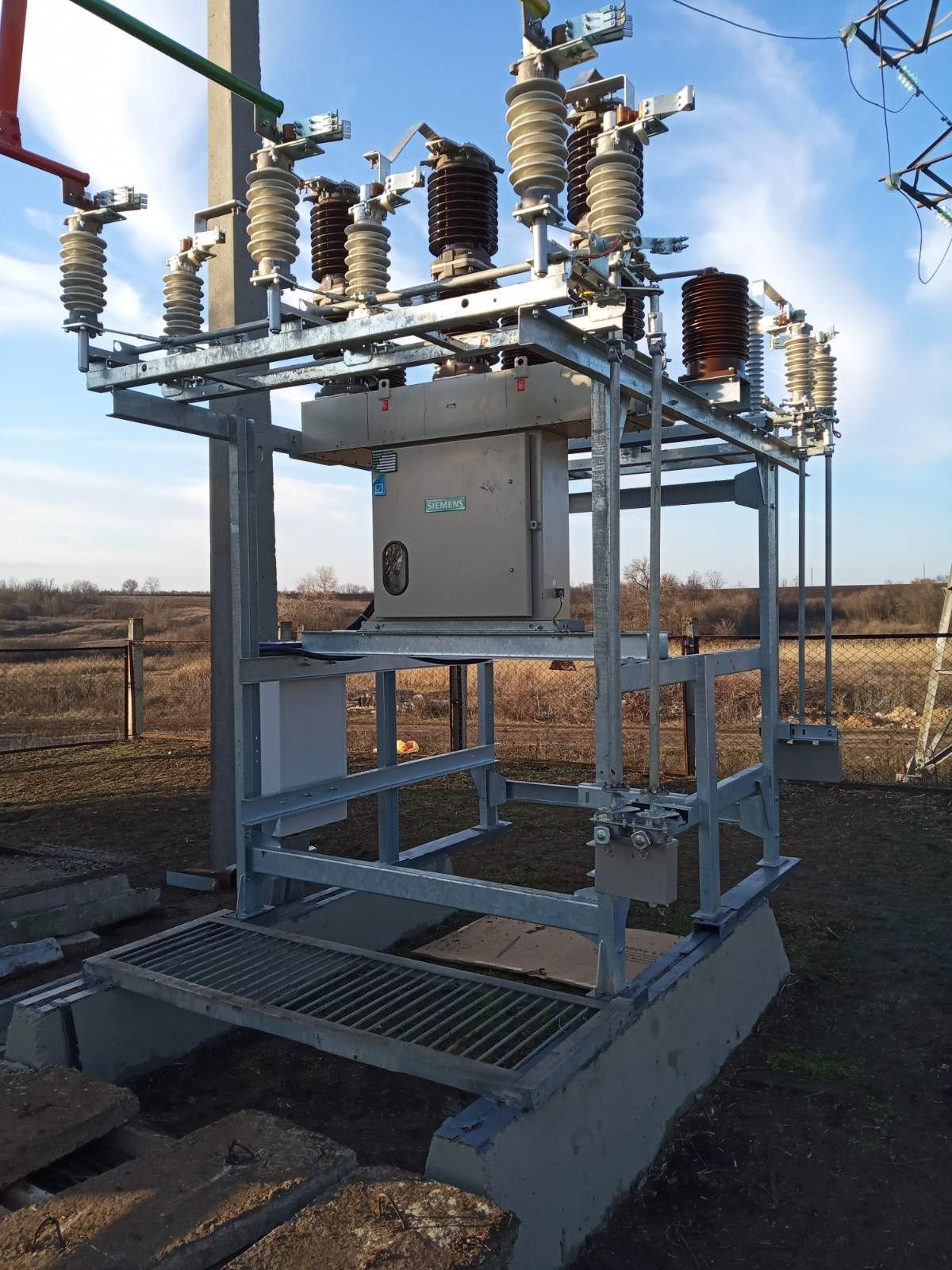

Відкриті розподільчі пристрої (ВРП) блочного виконання серії TSO 40.5 застосовуються в електричних підстанціях напругою 35 кВ трифазного змінного струму частотою 50 Гц. ВРП 35кВ можуть складатись з різних блоків, як стандартного виконання, так і спеціально спроектованих під конкретний об’єкт.

Конструкція:

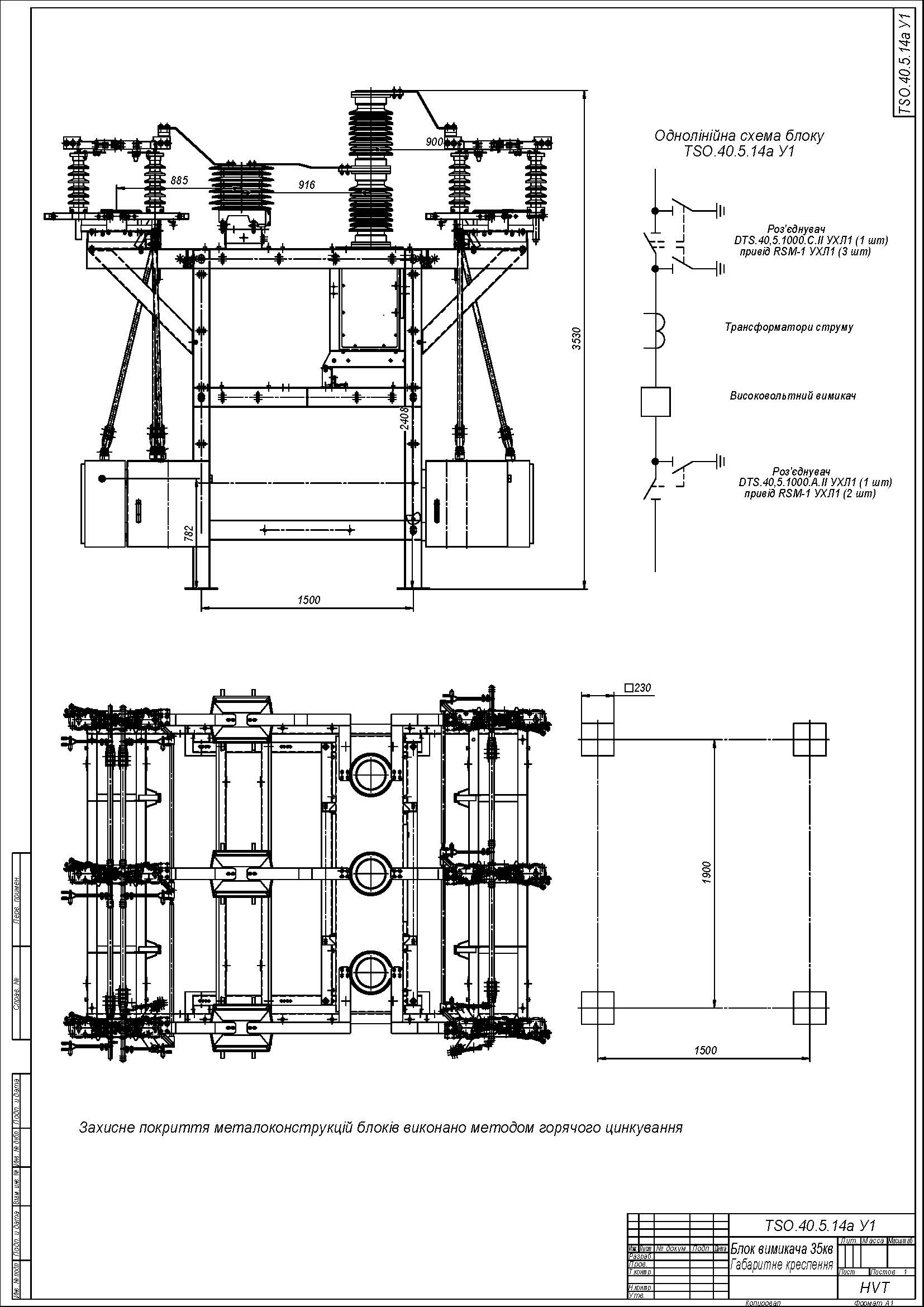

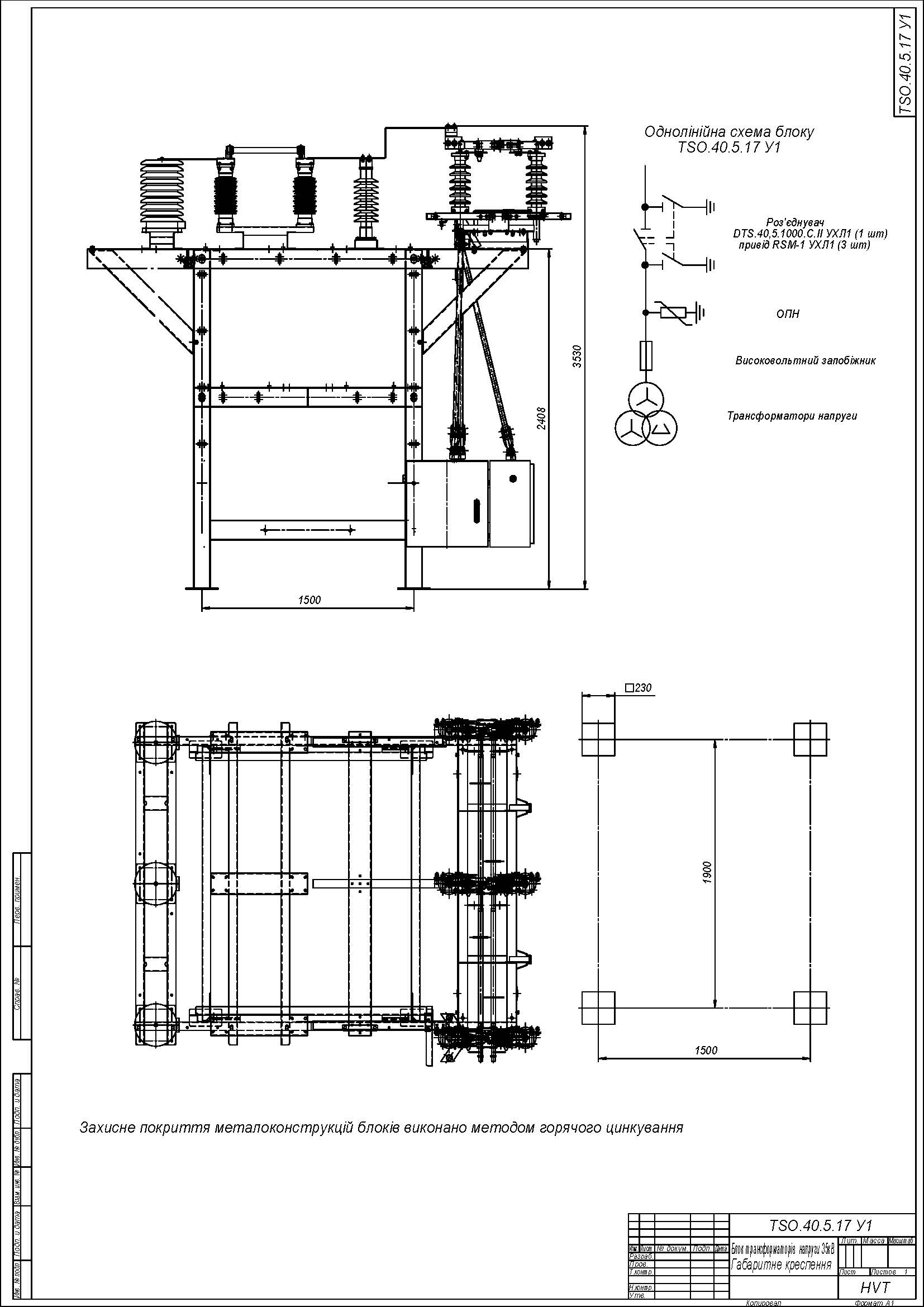

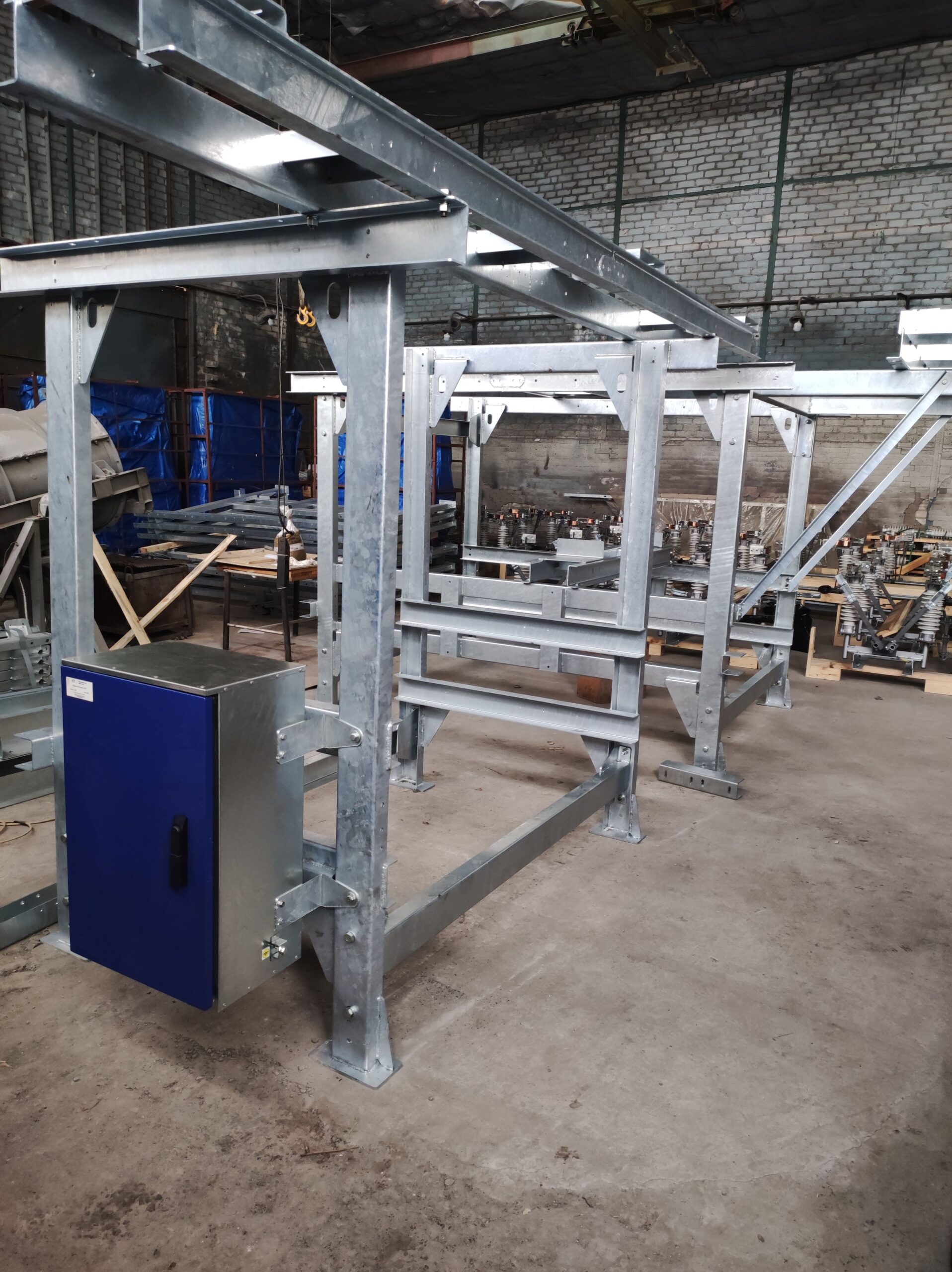

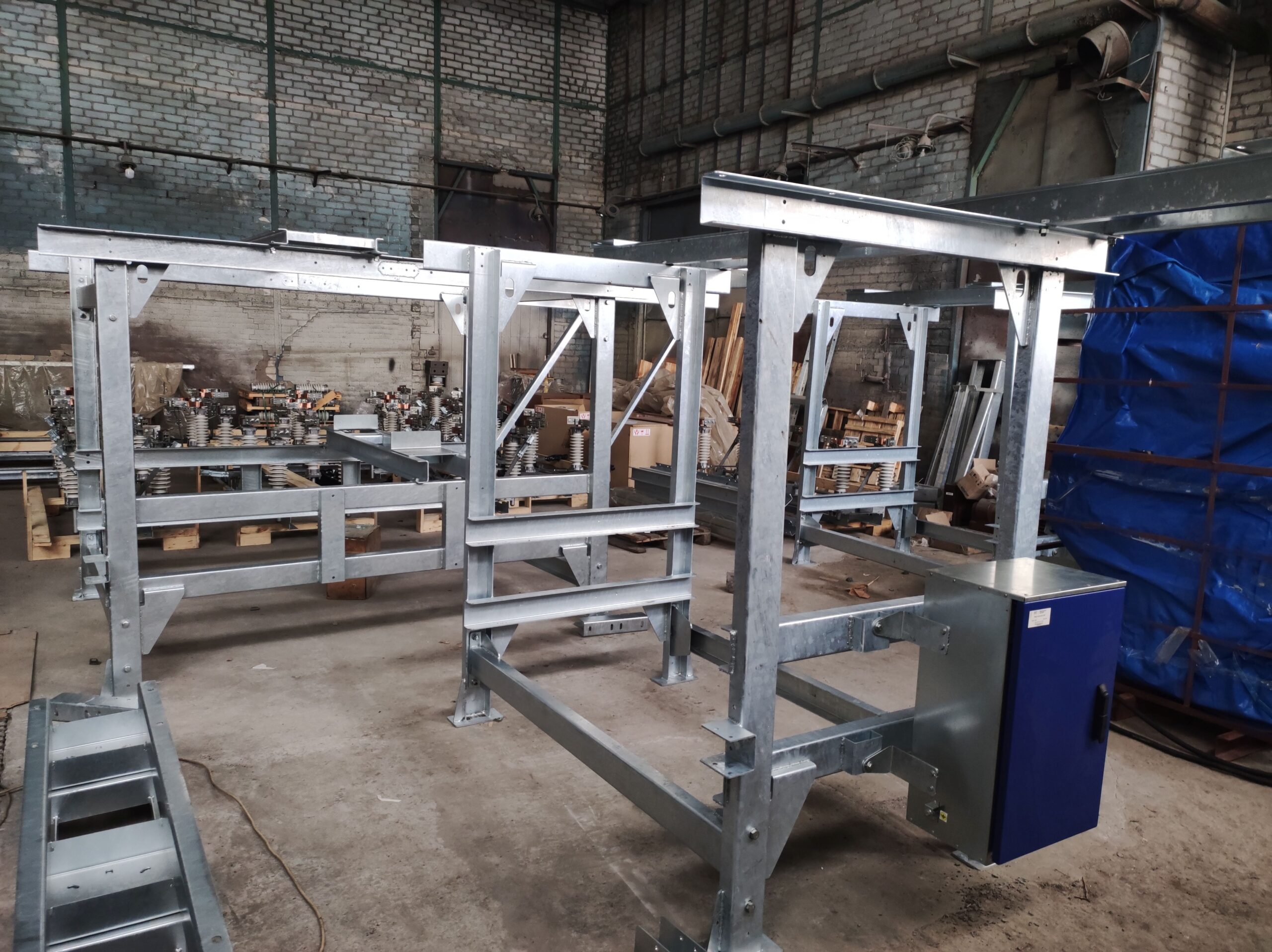

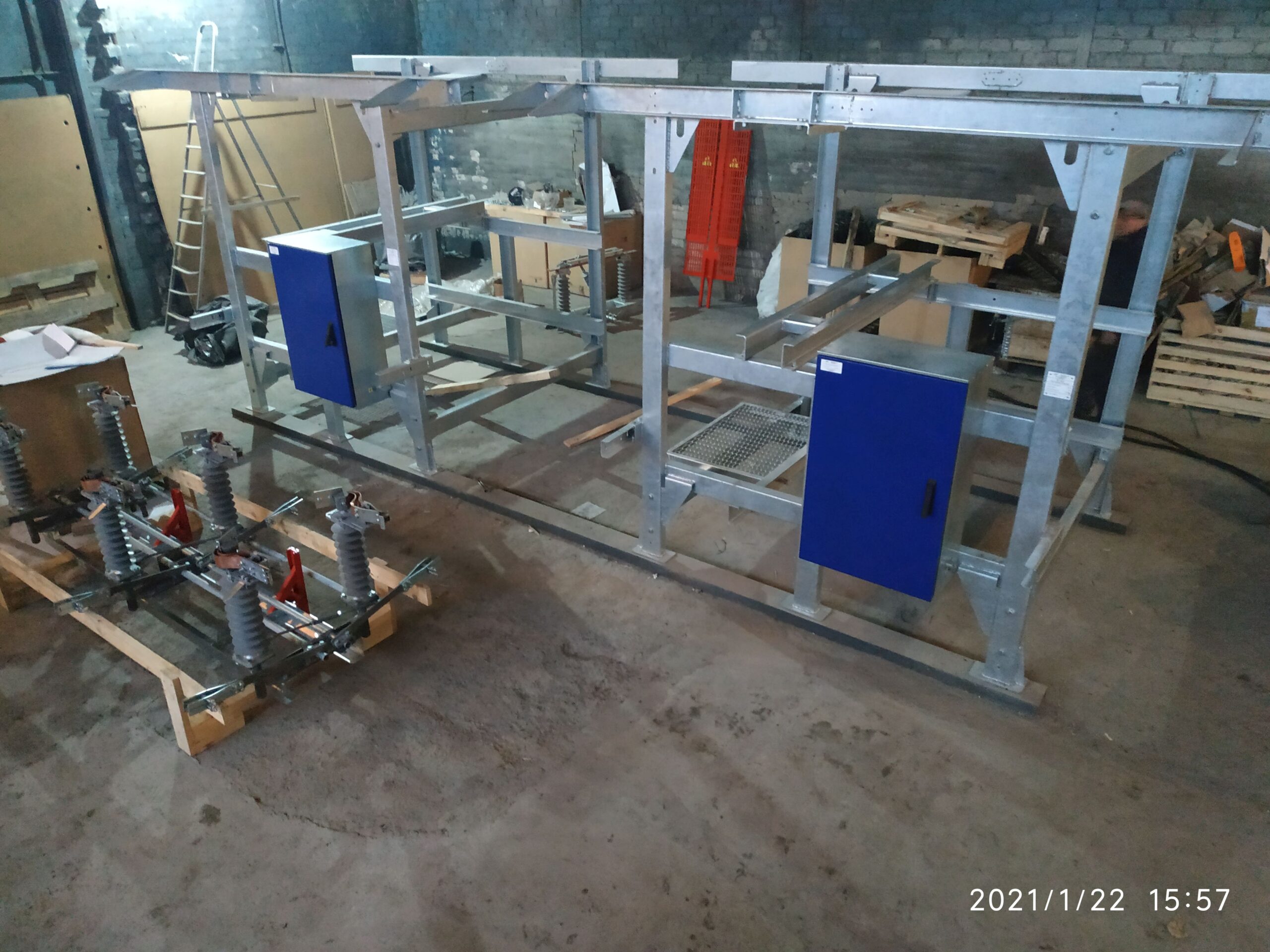

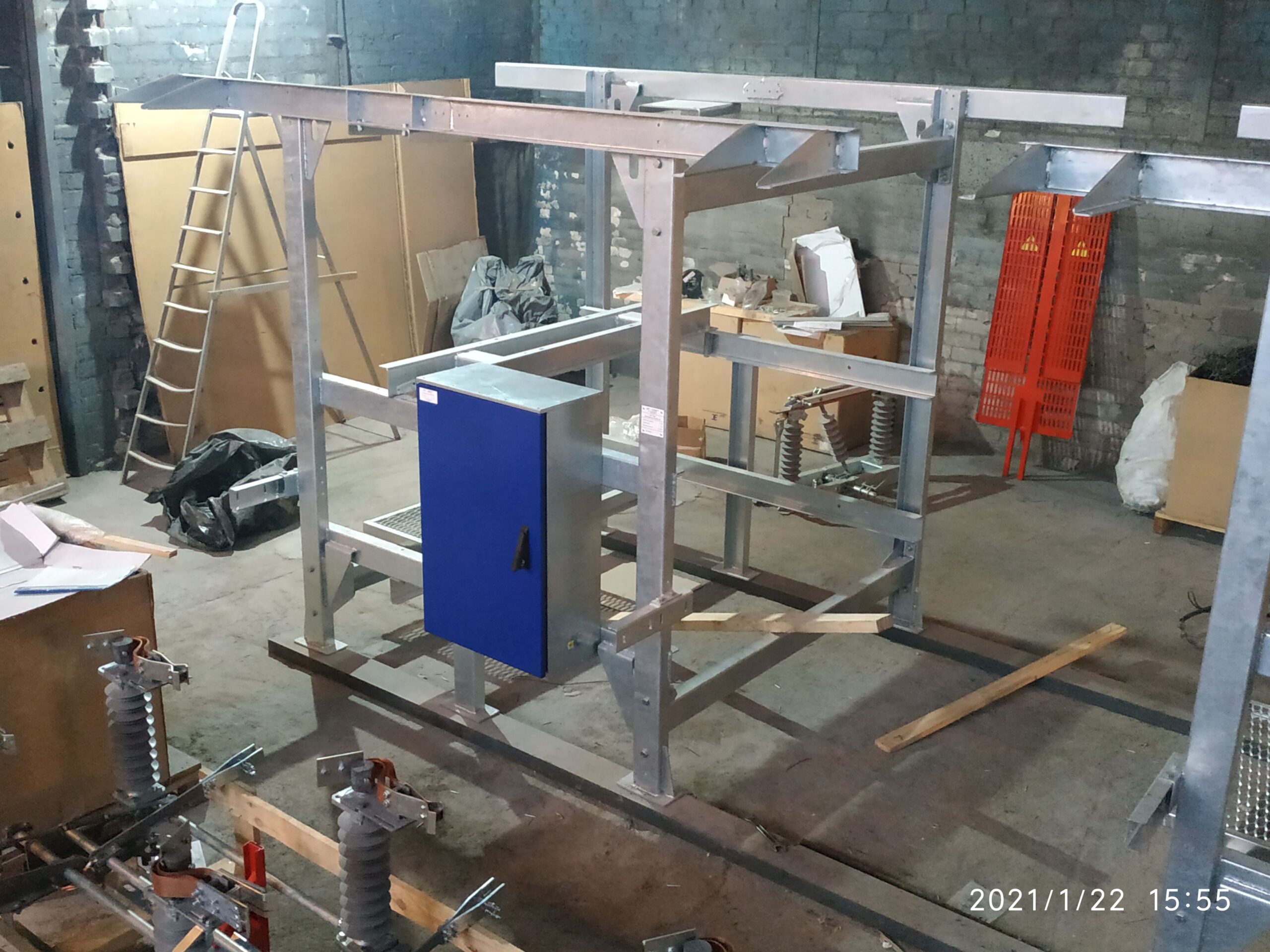

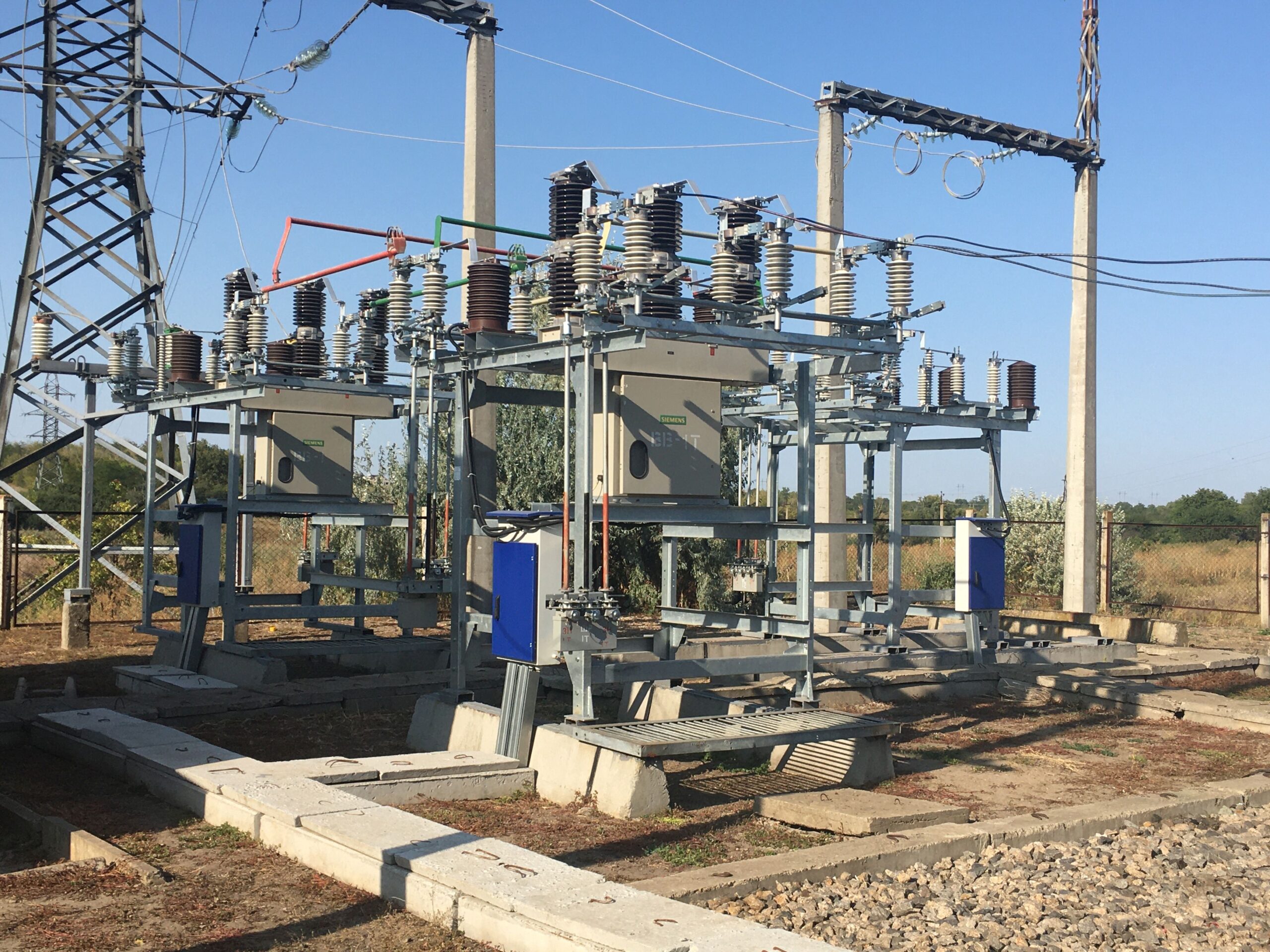

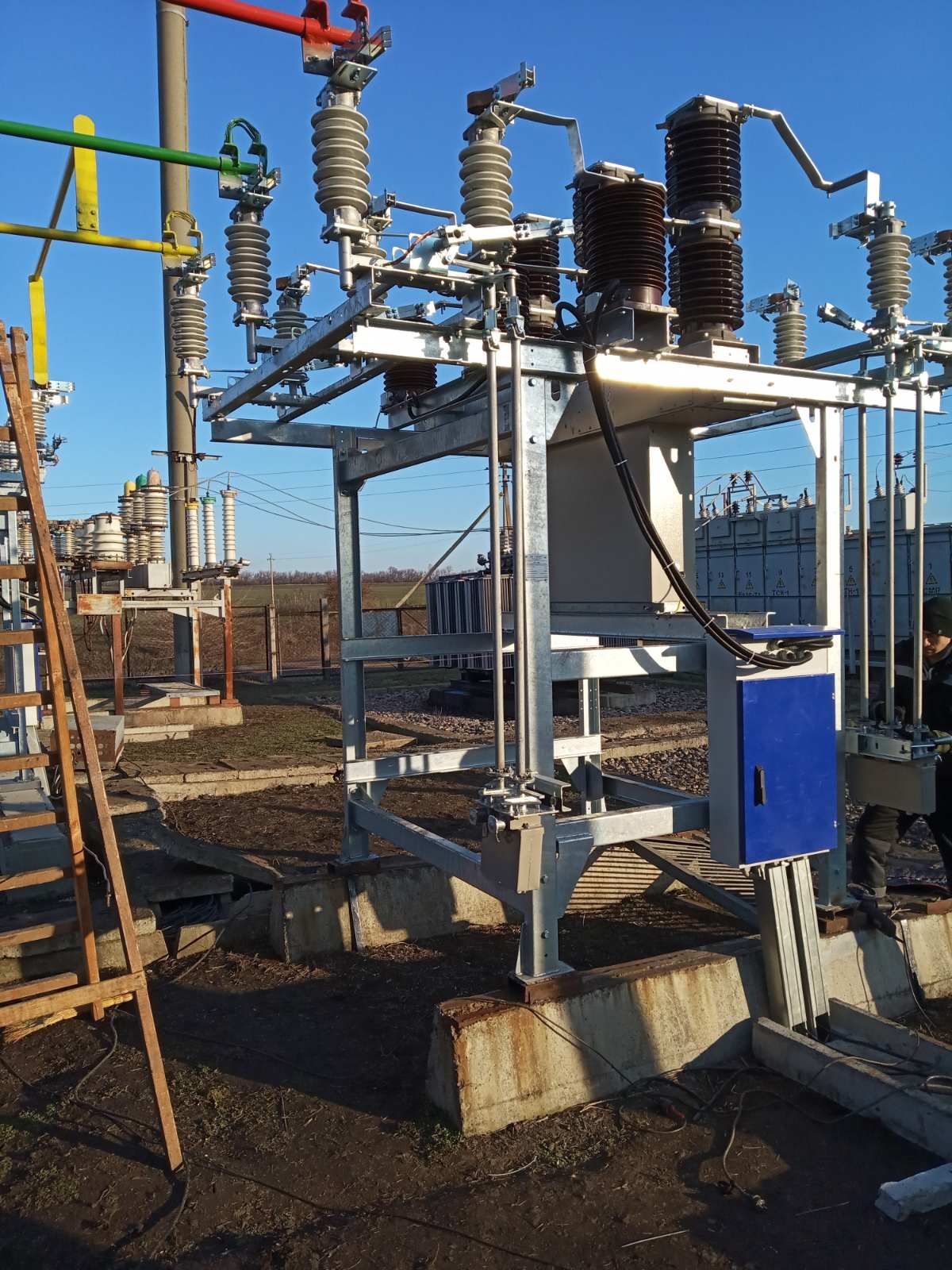

Блоки TSO представляють собою металевий каркас зі змонтованим на ньому високовольтним обладнанням та елементами допоміжних кіл (шафа вторинних з’єднань, ошинування). Каркас блоку складається зі зварних рам, зібраних за допомогою болтових з’єднань. Металоконструкції виготовлені із застосуванням захисного покриття (методом гарячого цинкування), що забезпечує антикорозійну стійкість протягом гарантованого терміну експлуатації.

Умови експлуатації

• температура навколишнього повітря не вище 40°С (при середньодобовій розрахунковій температурі не вище 35°С) та не нижче мінус 45°С.
• максимальна нормативна товщина стінки ожеледиці на висоті 10 м і над поверхнею землі – 20 мм;
• нормативний швидкісний тиск вітру 65 кгс/м2 (650 Н) на висоті до 15 м від землі при;
• висота над рівнем моря – не більше 1000 м.
